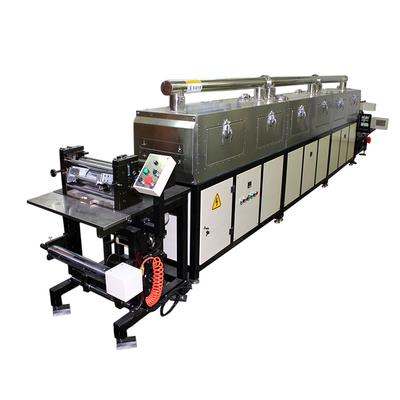

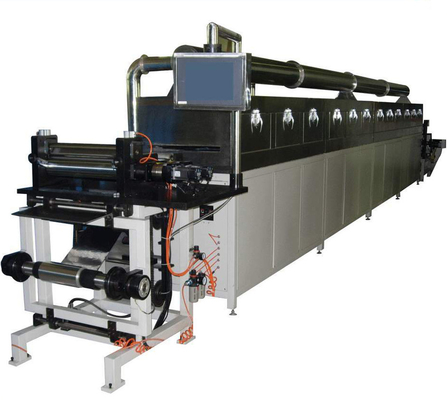

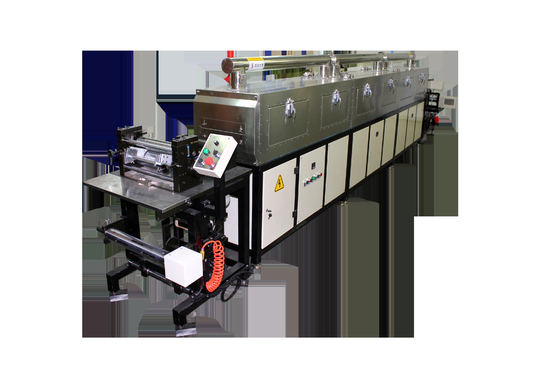

Macchina di rivestimento della ruspa spianatrice di Ion Battery Automatic Rewinding Pilot del litio di Gelon per la macchina di produzione della batteria

Macchina di rivestimento della ruspa spianatrice di Ion Battery Automatic Rewinding Pilot del litio di Gelon per la macchina di produzione della batteria

Descrizione di prodotto

Specifiche di I.Technical:

spessore del materiale 1.Basic: di alluminio 0,012~ 0.030mm; Stagnola di rame 0,008 ~ 0,030 millimetri;

larghezza materiale 2.Basic: di alluminio 100-440mm; Stagnola di rame 100-440mm.

3.The max.thickness di rivestimento bagnato: 80~400um (la viscosità dei residui è permessa)

larghezza massima del rivestimento 4.The: 440mm, la larghezza ricoprente massima del rotolo: 500mm

velocità del nastro meccanica 5.The: 0,5 ~ 8m/min (massimo);

velocità del rivestimento 6.The: 0. 5 ~ 5m/min (differente con dal materiale dei residui, dallo spessore, dalla viscosità)

lunghezza 7.Total della macchina: 2m*Drying scatola 4 part+3m=11m

rifornimento 8.Power: 380V 50HZ 40KW

rifornimento 9.Air: 0.5-0.7MPa

Parametri di II.Technical:

metodo 1.Coating:

(1) rivestimento intermittente

segmento di lunghezza stabilita automatico del rivestimento di superficie di a.The primo;

inseguimento automatico del lato di b.composite ricoprendo il primo lato;

lunghezza di c.the dell'intervallo dal rivestimento composito.

(2) rivestimento continuo

2. Lacuna ricoprenteintermittente: 5-8000mm±1mm (regolabile);

accuratezza 3.Coating:

spessore di a.dry della tolleranza di accuratezza: singolo catodo laterale: ±2.5μm, singolo anodo laterale: ±2.5μm (punto sul transversesection, 100millimetri di prova 4-5sullasezioneverticale)

b.coating la tolleranza positiva e negativa di allineamento: ± 1.0mm del ≤

tolleranza di lunghezza di media di c.The: ± 1.0mm del ≤;

larghezza di media di d.The della tolleranza: ± 1.0mm del ≤.

diametro di centro del rotolo 4.The: 3 pollici, con l'asse di aumento del gas;

controllo 5.Tension: Tensione del dente per catena, tensione costante del peso

precisione di controllo 6.Correction: ±0.01mm, correggente precisione: ±1mm

7.Operator che corre sulla parte anteriore della macchina

8. Essiccamento del tipo:

essicazione all'aria di a.hot, circolazione dell'aria calda;

b.Heating: heating9KW*4part=36KW elettrico

volume di aria di c.hot: : 2300 M3/h ×4part=9200M3/h (regolabili)

tasso di aria di d.exhaust:. 2300M3/h

9. lunghezza del forno: 2m/part*4part=8m

10. Oven Material: acciaio inossidabile sia all'interno che all'esterno;

11. Temperatura del forno: temperatura ambiente ~ 150 ℃, 4 segmenti indipendente regolabili, ℃ di accuratezza <>del controllo della temperatura;

Struttura di III.Main:
