Dettagli:
|
| Peso (chilogrammi): | 200 | Industrie applicabili: | Accumulatore litio-ione |
|---|---|---|---|
| Nome: | bobinatrice Semi-automatica | Polvere: | 2KW massimo |
| Rod d'avvolgimento: | 3.5mm O.D | Dimensione di bobina dell'elettrodo: | 14-32mm OD |
| Bobina del catodo: | Alluminio. stagnola ricoperta di materiale attivo | Bobina dell'anodo: | Stagnola di rame ricoperta di grafite |
| Bobina del separatore: | PP o PE | Gamma di spessore: | Di meno che 100um |
| Larghezza massima: | 70mm | Larghezza: | 30-80mm |
| Evidenziare: | Bobinatrice automatica dei semi,Litio Ion Battery Production Machine,Bobinatrice automatica di potere |
||

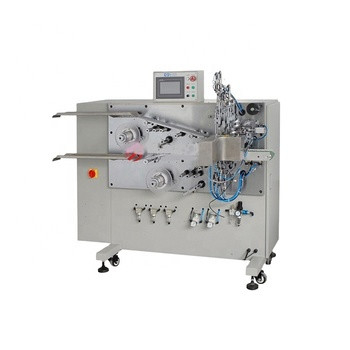

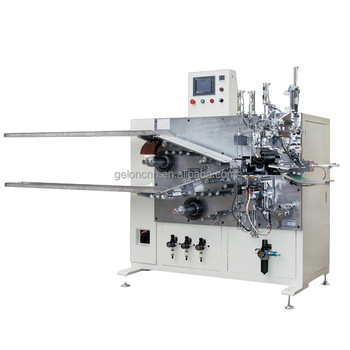

Bobinatrice semiautomatica di potere di alta qualità di Gelon utilizzata per la macchina di produzione dell'Accumulatore litio-ione
Descrizione di prodotto
Bobinatrice semiautomatica di potere utilizzata per la fabbricazione dell'Accumulatore litio-ione
| Polvere | 2KW massimo |
| Rod d'avvolgimento | 3.5mm O.D |
| Dimensione di bobina dell'elettrodo | 14-32mm O.D/25-70mm L |
| Bobina anodo/del catodo |
Catodo: di alluminio ricoperto di materiale attivo Anodo: Stagnola di rame ricoperta di grafite Gamma di spessore: 100-300μm Lunghezza totale suggerita: <1200mm> Larghezza di Maxium: 700mm |
| Bobina del separatore |
Pp o PE Gamma di spessore: <10mm> Dimensione di Max.adaptable: spessore <10mm> Larghezza: 30-80mm Lunghezza: 30-100mm |
| Dimensione di bobina dell'elettrodo |
14-32mm O.D 25-70mm L |
Bobinatrice semiautomatica di serie 1.GN per il cilindro & il nucleo quadrato delle cellule.
Funzioni di attrezzatura: Avvolgendo i fiocchi ed il separatore dell'elettrodo nel centro delle cellule (cilindro o cellule quadrate)
2, caratteristica dell'attrezzatura
a. il singolo centro d'avvolgimento e prendere ago fuori d'avvolgimento dalle strutture di entrambi i lati.
b. alimentando i fiocchi dell'elettrodo manualmente, la bobina automatica, automatica sostituendo l'ago, automatico aderisce il nastro della colla e l'uscita automatica il centro finito delle cellule;
c. uno srotolamento attivo di due rotoli del separatore, con forza di trazione costante regolabile;
D. Il software può essere messo come «il catodo che si alimentano in primo luogo», «anodo che si alimenta in primo luogo» o «entrambe alimentarsi».
E. Può avvolgere l'elettrodo con una lunghezza di 1800mm. (Svuoti il diametro è non non più di 26mm)
f. l'elettrodo che si alimenta con il manuale, tensione è costante.
g. la velocità di bobina è costante, tensione del centro è costante.;
3, indice di tecnologia
a. Il diametro dell'ago d'avvolgimento: φ4 (norma), φ3.5;
b. Larghezza del separatore: 30 ~ 60 millimetri;
c. Larghezza dell'elettrodo: 33 ~60 millimetri;
d. Lunghezza dell'elettrodo: 300 ~1500 millimetri;
e. Diametro di bobina: φ14-26millimetri;
f. Diametro del separatore: φ76millimetri (3inch), Max Dia.: φ250millimetri;
g. La larghezza del nastro terminato: 10 ~ 40 millimetri;
h. Cerchio terminato del nastro: 0.2-1.5 cerchi
i. La tensione del separatore è regolabile.
j. Tensione dell'elettrodo dell'anodo e del catodo: l'adozione VCA-assorbe il modo.
k. Precisione d'avvolgimento: l'errore per il separatore ed anodo, anodo e catodo più di meno di ±0.5 millimetro; (lunghezza dell'elettrodo di meno di 500mm).
P.S.: Larghezza del ±0.1mm <>di erroredell'elettrodo;
± di piegamento0.2mm/500mm di errore «della S <>»dell'elettrodo;
±0.2mm di errore<> del turriformdel separatore
l. Capacità dell'attrezzatura: 6 PPM; (Lunghezza dell'elettrodo<800mm>
m. FTY>98%
