Dettagli:
|
| Grado di vuoto: | -0.098Mpa | Struttura: | Singolo tipo del braccio |
|---|---|---|---|
| Velocità di rotazione r/min: | 0~51r/min | Asse lenta: | 2 assi con il tipo mescolatore di torsione |
| Albero veloce: | Doppia asse veloce con due il disco della dispersione degli insiemi Φ50 | Altezza di elevazione: | 210mm |
| Energia elettrica: | CA: 3phase*380V、 50Hz; | Dimensione: | L1350*W800*H1550 (millimetro) |
| Peso: | Circa 570kg | Modo di sollevamento: | Sollevamento con comando a motore della nave della ferrovia di guida della fodera |

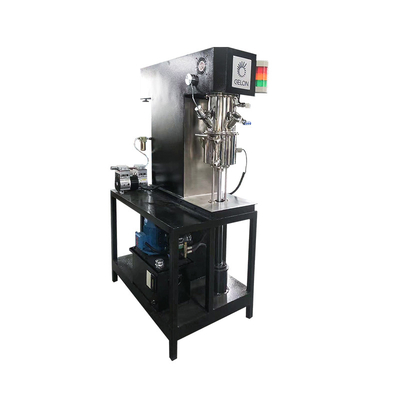

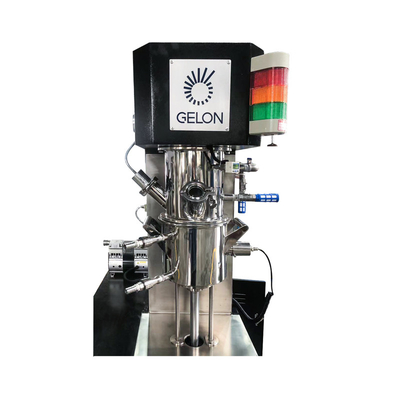

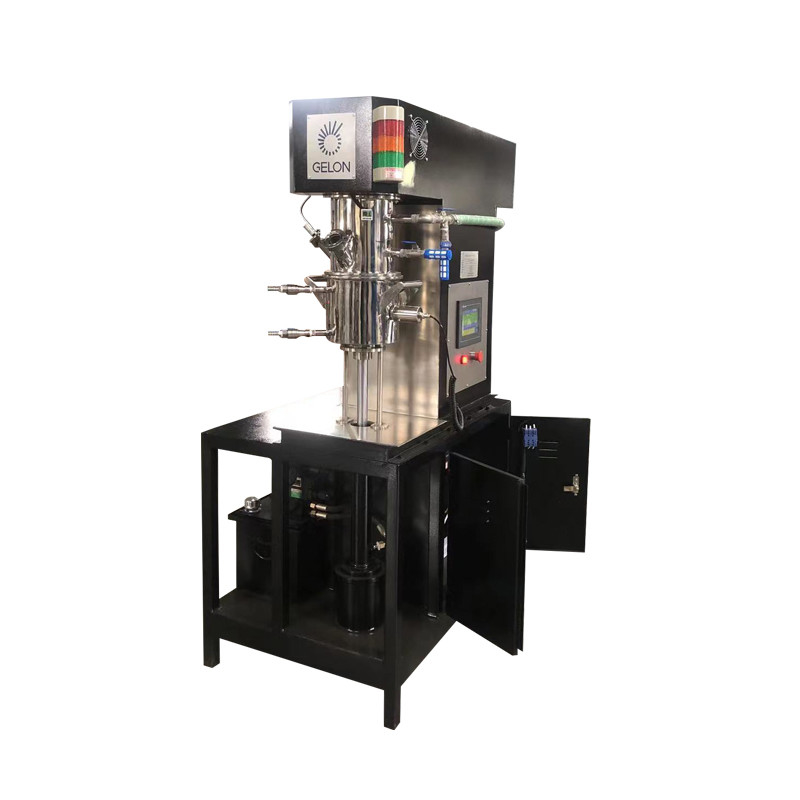

MESCOLATORE PLANETARIO DEL DOPPIO DI GN-PM-5L
1.Summary:
Il nostro doppio miscelatore di dispersione planetario di potere ha combinato le teorie di doppio mescolatore planetario tradizionale e miscelatore di dispersione ad alta velocità, creare una nuova, macchina alto-efficiente, attualmente è ampiamente usato nei nuovi campi di energia.
Secondo il carattere delle cellule di potere dello Litio-ione e della capacità di elettronica, abbiamo sviluppato il nuovo macchinario di rinforzo applicato al processo a secco della polvere per rendere a potere del litio i residui positive&negative dell'elettrodo, in base ai mescolatori planetari tradizionali e la dispersione dei miscelatori di potere, con le alte velocità di rotazione e la più grande coppia di torsione. Durante la progettazione, la nostra società completamente ha considerato i fattori quale la velocità di rotazione dei mescolatori, il potere mescolantesi, la velocità lineare della dispersione, la resistenza di grande viscosità dei residui riduttrice da forma ragionevole del mescolatore di torsione e la distribuzione dell'interno dell'intensità di turbolenza della nave per creare doppio il miscelatore planetario più efficiente e più stabile di potere ed i mescolatori di rinforzo di torsione può occuparsi dei residui di grande viscosità della batteria. I caratteri del mescolatore per il miscelatore di potere è che - la rivoluzione e la rotazione del mescolatore di torsione è in senso orario - nel frattempo la rotazione per dispersione ad alta velocità è antioraria, di cui la velocità è regolabile fare i materiali muoversi complicato sotto la tosatura, l'impastamento e la dispersione, efficacemente elimina tutti i punto morto e fenomeni rampicanti durante la mescolanza. Tre insiemi delle guarnizioni meccaniche, accoppiati insieme alla morbidezza ed al silenzio che sigillano per assicurarsi prestazione affidabile della guarnizione. Sul controllo della temperatura dei materiali, ha usato con la struttura del thermoscope unico e la barretta tecnologia-planetarie del thermoscope per la rivoluzione. I sensori di misura della temperatura Pt100 hanno contatto diretto con materiale, notevolmente aumentante l'accuratezza della misura della temperatura, risposta è molto più veloci, errore è ridotto soltanto a ±0.2℃.
La macchina è compresa la base, la trave trasversale, la colonna dritta, la copertura di sigillamento, la nave, il sistema di trasmissione ed il sistema di controllo elettronico.
2. configurazione tecnica principale
| No. | Nome | Modello e specificazione | Luogo d'origine |
| 1 | Rallentatore | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motore | 1.5Kw-4P a bassa velocità, 1 unità; 1.5Kw-2P ad alta velocità, 1 unità | WANNAN |
| 3 | Trasmissione di turbo del metallo della lega di Alluminum | NMRV040-F1-15 (4P-0.25KW) (con il motore) | LITIAN |
| 4 | Invertitore di frequenza | unità 1.5Kw×1; unità 1.5Kw×1 | La Danfoss-DANIMARCA |
| 5 | Termocoppia | Pt100 (misura di temperatura di alta precisione) | HTC |
| 6 | Cuscinetto | Secondo il disegno | FATICA |
| 7 | Guarnizione di scheletro | Guarnizione di scheletro di gomma del fluoro | NOK |
| 8 | Componente elettrica | Componenti elettriche a bassa tensione | Siemens |
| 9 | Valvola | Secondo il disegno | Ennis |
| 10 | Guarnizione meccanica | Un sigillamento meccanico di due insiemi | Il Giappone |
| 11 | Ingranaggio |
Indurimento del trattamento per la superficie dell'ingranaggio, terra precisa rivestimento, con la trasmissione elicoidale dell'ingranaggio |
Sanlong |
| 12 | Grasso di lubrificazione | Grasso speciale sopportante ad alta velocità 400 gradi | «Migliore» marca |
parametro tecnico 3.Main
| 1 | Grado di vuoto | -0.098MPa |
| 2 | Struttura | Singolo tipo del braccio |
| 3 | Velocità di rotazione r/min |
Rivoluzione: 0~51r/min, rotazione: 0~102r/min (checonverte 0~50Hz); Alta velocità: 0~8800r/min (checonverte 0~70Hz); |
| 4 | Asse lenta | 2 assi con il tipo mescolatore di torsione; |
| 5 | Asse veloce | Doppia asse veloce con due il disco della dispersione degli insiemi Φ50 |
| 6 | Modo di sollevamento | Sollevamento con comando a motore della nave della ferrovia di guida della fodera |
| 7 | Altezza di elevazione | 210mm |
| 8 | Posizione della nave | Ci sono quattro pezzi di piatto di posizione di forma della curva al anteriore e posteriore per il dispositivo, con la struttura convessa del bordo, assicurarsi la posizione centrale |
| 9 | Rumore | Misurato fuori di 1M dell'attrezzatura, rumore ≤80dB |
| 10 | Modo di misura di temperatura | La testina di prova della temperatura tocca il materiale, 1/3 lontano dal fondo della nave, moto di revotion, dispositivo elettrico di trasferimento degli insiemi interni |
| 11 | Energia elettrica | CA: 3phase*380V, 50Hz; |
| 12 | Dimensione | L1350W800H1550 (millimetro); |
| 13 | Peso | Abt 570kg |
4.Vessel
La superficie interna ed esterna sarà lucidata brillantemente dopo con il lucidatore automatico
nave elaborata. Il corpo ed il fondo della nave sono forniti di canali del cerchio di raffreddamento ad acqua. Il piatto di guida del corpo della nave abbina senza cuciture dopo la parete del rivestimento
lavori l'elaborazione al tornio. Il fondo della nave ha stecche fluide della guida e del rivestimento. Entrata di raffreddamento ad acqua e sbocco DN25 con il rapido-connettore 2sets, insieme della valvola a sfera 1 dello sbocco DN50, corpo del barilotto con 1 insieme, insiemi del braccio di bloccaggio 2.
, Struttura della nave
| 1 | Dimensione (diametro interno da altezza interna) | Φ250×160mm |
| 2 | Capacità di progettazione (L) | 7.85L |
| 3 | Pressione di progettazione (MPa) | interno della nave -0.098Mpa, rivestimento 0.4Mpa; |
| 4 | Temperatura di progettazione (°C) | -10~200; |
| 5 | Materiale principale | acciaio inossidabile 304; |
| 6 | Spessore delle coperture (millimetri) | Shellδ4mm interno (spessore reale dopo avere lavorato), Jacketδ3mm di misura; |
| 7 | Temperatura che regola modo | Dimensione dell'ugello del rivestimento, dell'entrata e di sbocco di raffreddamento ad acqua: DN15; |
| 8 | Modo di scarico | Valvola a sfera DN20 |
| 9 | Modo commovente | Portato a mano |
| 10 | Qty | pc 1 |
B, nave su e giù
| 1 | Potere dell'ascensore della nave: 0.25w |
| 2 | La guida di sollevamento è ferrovia di guida della fodera: 2 pc, 20x400 con il doppio cursore. |
La C, posizione di corpo della nave ha riparato
| 1 | Il sostegno dell'ascensore della nave ha quattro dispositivi di posizione, riparati dopo essere entrato nel posto. |
ugello 5.Vessel
| s/n | Uso | Spec. | QTY | NOTE |
| 1 | Ugello del materiale da otturazione della polvere | DN60 | 1 | Apertura di riempimento DN60 |
| 2 | Vetro di vista | DN50 | 2 | Vetro di vista del LED |
| 3 | Vuoto | DN10 | 1 | Tipo aperto rapido |
| 4 | Ventilazione | DN10 | 1 | Tipo aperto rapido |
| 5 | Metro di vuoto | M14×1.5 | 1 | Metro di vuoto |
materiale 6.Main
| s/n | Nome | Materiale | s/n | Nome | Materiale | |
| 1 | Barilotto superiore | 304 | 4 | Asse di miscelazione, asse di dispersione | 321 | |
| 2 | Giù il barilotto | 304 | 5 | Lama di miscelazione, lama di dispersione | 316 | |
| 3 | Rivestimento | 304 | 6 | struttura, seminterrato | Q235 |
asse 7.Mixing e lama
| 1 | Mescolatore della struttura di torsione: 2 messi, velocità di rotazione: 0-102rpm, mescolatore sarà forgiato per modellare intero, quattro assi che si collegano, CNC dopo la lucidatura per rispecchiare Ra0.025; |
| 2 | Asse di dispersione: 2set, velocità di rotazione: 0-8800rpm, sopportare tedesco: FATICA, adottante la guarnizione di puzzle, 2 pc dei dischi Φ50 su ogni asse, velocità lineare: 0-23m/s; |
| 3 | asse e mescolatore: la superficie è lucidata, i dischi sono il trattamento equilibrato fissato come G6.3.Distance fra il mescolatore ed il fondo del barilotto sono 2-3mm, distanza fra il mescolatore e la parete della nave sono 2-3mm, distanza fra due mescolatori sono 2-3mm; |
| 4 | guarnizione dell'asse: struttura della guarnizione meccanica |
| 5 | Gabinetto planetario: adottando la trasmissione elicoidale dell'ingranaggio, la cinghia di sincrono è fatta dei portoni di marca di U.S.A. |
|
Nota: 1, cilindro speciale dell'olio della serratura di sicurezza dell'insieme, impedisce la nave cadere per mantenere il vuoto; 2, hanno messo l'intero seminterrato come smantellato, facile riparare e sostituire la cinghia di sincrono |
|
sistema 8.Vacuum (automaticamente)
| 1 | metro dell'esposizione, valvola a sfera; |
| 2 | guarnizione meccanica dell'asse: metallo della lega |
| 3 | Su e giù la nave è la guarnizione di EPDM, posizione statica è guarnizione di forma EPDM della O, grado di vuoto può raggiungere -0.098MPa (senza pulsometro); |

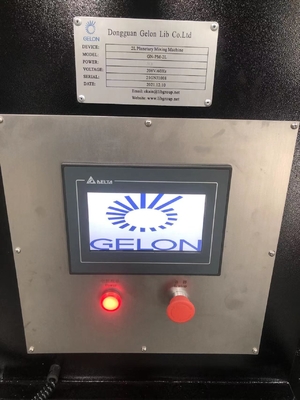

9. Componenti elettriche
| S/N |
Gabinetto elettrico 1pcs: l una alta velocità stabilita che disperde eseguendo controllo (avvio/arresto compresi, si accelerano/rallentamento); l una insieme del sistema di dispersione di prova di velocità, un metro di velocità; l una sistema di controllo mescolantesi di ofrevolution stabilito (avvio/arresto compresi, si accelerano/rallentamento); l una insieme del sistema della prova di velocità di rivoluzione, un metro di velocità; l una insieme del sistema di prova di temperatura; l calcolatore di tempo di esercizio, bottone per il tempo, unvalid/valido pc 1 per ciascuno l una insieme del bottone di controllo del pulsometro (avvio/arresto compreso); l una insieme del bottone virtuale del punto (avvio/arresto compresi) l bottone di emergenza, pc 1; luce di indicatore di potenza, 1 pc, pc dell'errore 1 |
| Osservazione |
1, fase corrente di corrente elettrica 380V/50Hz/3, corrente elettrica 24VDC di controllo; 2, il connettore, il commutatore dell'aria, l'interruttore ecc sono Seimens; 3, relè medio: Il Giappone IDEC; 4, motore a bassa velocità, motore ad alta velocità sono inizio di VFD; 5, tutte le componenti degli apparecchi come: il motore, induttore, elettrovalvola a solenoide, grado della protezione del commutatore di limite non è di meno che IP54 |
sistema di interruttore di sicurezza 10.Safety
| 1 | Fermate della macchina che premono una volta il bottone di emergenza, che non può essere continuato alcun'operazione |
| 2 | L'asse di dispersione gira dopo gli aumenti della nave |
| 3 | Fermate di dispersione dell'asse dopo che la nave scende |
| 4 | Si ferma quando la corrente elettrica è sopra la portata |
| 5 | Il miscelatore, il gabinetto elettrico ed il pannello di controllo dovrebbero essere messa a terra elettrica |
parte 11.Spare
| s/n | Nome | Spec. | Materiale | QTY | Osservazione |
| 1 | Guarnizione della nave | Guarnizione L=650 di forma di T | EPDM | 1 |
