Dettagli:
|
| Nome di produzione: | 4680 Avvolgitrice per batterie | Uso: | Ricerca e produzione di batterie agli ioni di litio |
|---|---|---|---|
| Aria compressa: | 0,5~0,7MPa | Peso: | 12.3T |
| Dimensioni dell'attrezzatura: | L5800mm × L1800mm × H 2450mm | Industrie applicabili: | Batteria agli ioni di litio, nuova energia |
| Garanzia delle componenti del centro: | 1 anno | fonte acquosa: | min. -60Kpa |
| potere: | 65KW | Rumore dell'attrezzatura: | ≤75 dB |

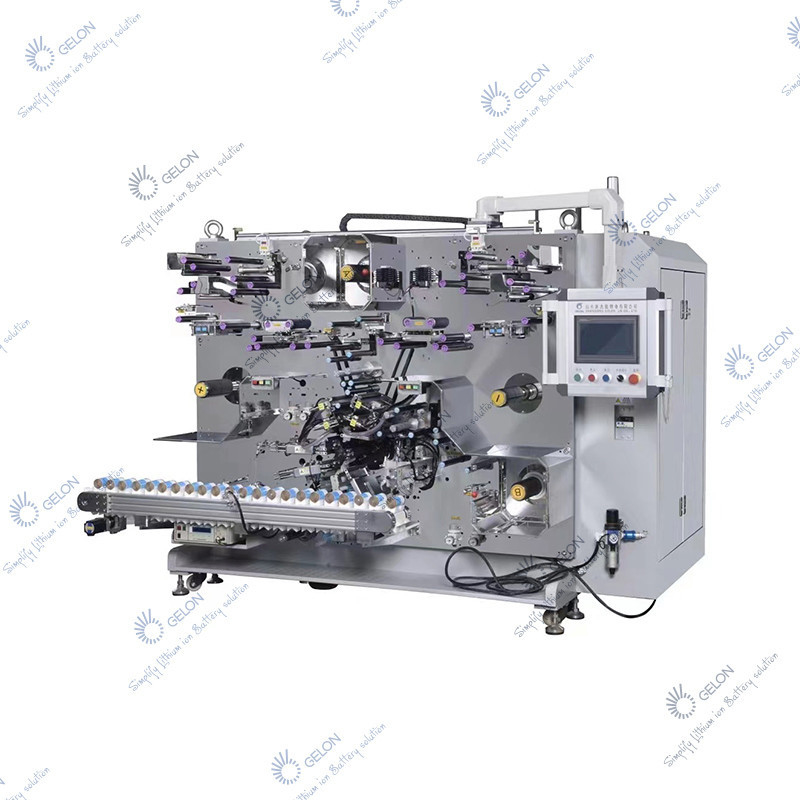

Macchina cilindrica 21700 della batteria al litio della bobinatrice della batteria al litio 18650 4680
Questa attrezzatura è una bobinatrice automatica delle cellule di Accumulatore litio-ione per le batterie del litio di potere, che pricipalmente è utilizzata per la bobina e la formazione delle cellule cilindriche. Questa attrezzatura adotta una struttura di bobina dell'ago della tre-stazione del tre-rotolo;
Configurazione di attrezzatura
1. Dimensione dell'attrezzatura: × 2450mm (altezza) del × 1800mm (larghezza) di circa 5800mm (lunghezza); (a parte il fan, per riferimento soltanto, la dimensione finale dell'attrezzatura è conforme alla progettazione reale).
2. Altezza netta del soffitto dell'officina dalla superficie del pavimento: ≥ 2600mm (≤ totale 2550mm di altezza dell'attrezzatura).
3. Peso dell'attrezzatura: circa 12.3T (terra del sito dell'installazione di attrezzatura che sopporta ≥ 1000KG/㎡).
4. Colore di aspetto: norma; o il cliente ha fornito il piatto di colore (fatto secondo il piatto di colore del cliente).
5. Potere di lavoro: AC380V±10 ﹪, potere 65KW, frequenza 50Hz.
6. Aria compressa: 0.5~0.7 MPa, facendo uso della portata circa 3000L/min, tasso 90% di uso.
7. Fonte di vuoto: -60Kpa minimo.
8. Facendo uso dell'ambiente: la temperatura 10~35℃, il punto di rugiada sotto 20℃, nessun gas combustibile e corrosivo, nessuna polvere (pulizia non più di meno della classe 10K).
Rumore dell'attrezzatura: ≤75db (ha misurato 1m dalla parete esterna dell'attrezzatura)
Adatti sotto ai materiali ricevuti
| materiale | Rotolo di caduta no. | larghezza (millimetri) |
Lunghezza del pezzo singolo (millimetro) |
spessore (μm) |
Differenza di spessore (m) | Diametro del rullo (millimetri) | Diametro esterno massimo della bobina (millimetri) |
peso (Chilogrammo) |
| Elettrodo del catodo | 2 | 60~150 | 1600~6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | 200 massimi |
| Elettrodo dell'anodo | 2 | 60~150 | 1600~6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | 200 massimi |
| Separatore | 2 | 60~150 | 1600~6100 | 8~25 | — | Ф76.2±1 | Ф 600 | 80 massimi |
| Nastro 1 | 2 | 10~30 | 60~120 | 15~40 | — | Ф76.2±1 | Ф 200 | — |
