Dettagli:
|
| Sistema adatto: | LFP, LCO, LMO e altri catodo della batteria del sistema e rivestimento dell'elettrodo dell'anodo | Spessore del substrato in esecuzione: | Foglio di alluminio (Al): 11～30um / Foglio di rame (Cu): 8～30um |
|---|---|---|---|
| Larghezza rullo spalmatura: | 360 mm | Larghezza effettiva del rivestimento: | ≤ 300mm |
| Velocità operativa meccanica dell'attrezzatura: | 3 m/min | Velocità di rivestimento dell'attrezzatura: | 0,3 m/min |
| Adatto per la viscosità dei fanghi: | 2000~12000 Cps | Gamma di spessori a secco per rivestimento monofacciale: | 50-150μm |
| Durata minima dell'intervallo: | 5mm | Lunghezza minima del rivestimento multisezione: | 20 mm |

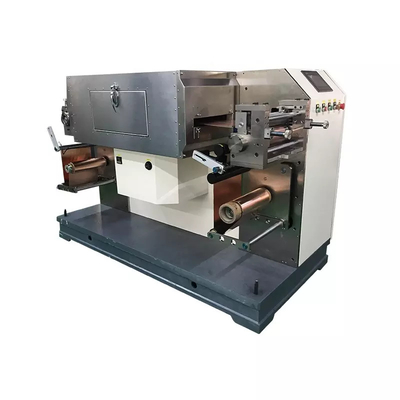

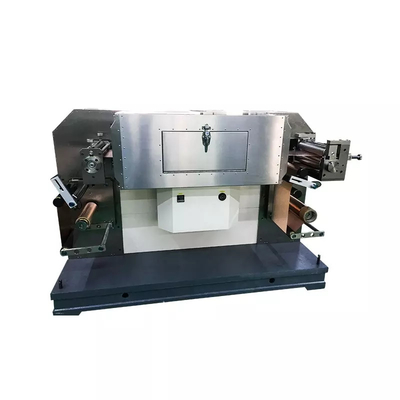

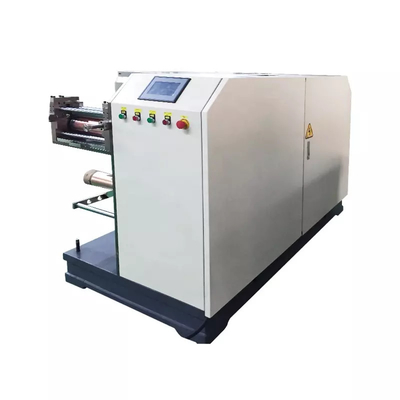

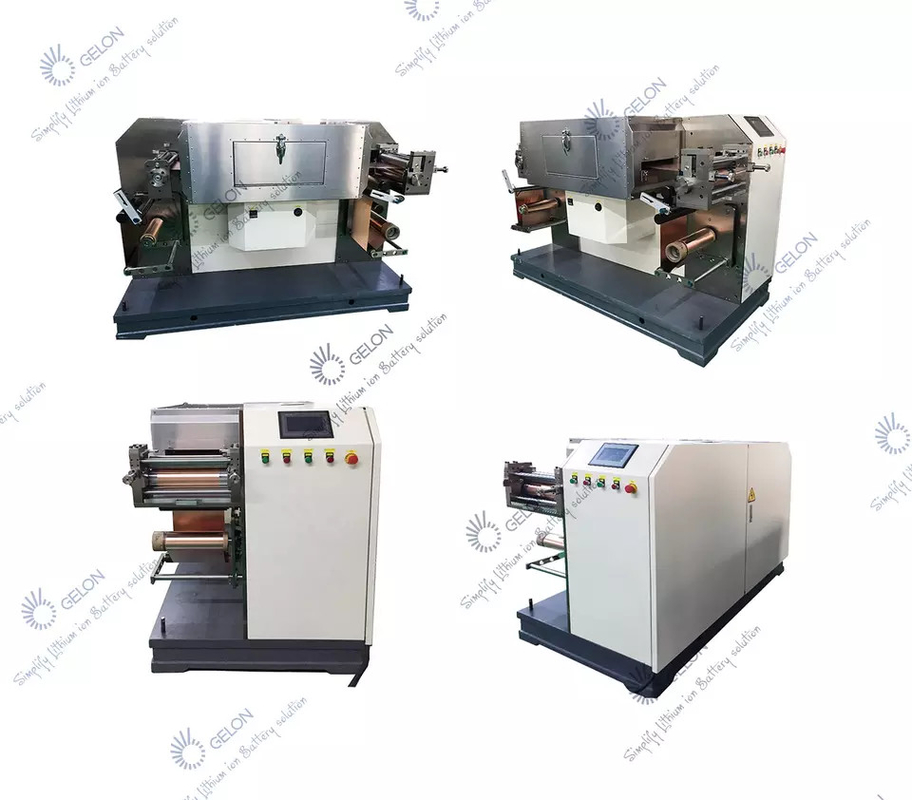

macchina capa dell'assemblea di baattery dello ione del litio della macchina di rivestimento del rotolo di 360 virgole
Ⅰ. Introduzione:
Il dispositivo a induzione sperimentale intermittente è un'attrezzatura del rivestimento di trasferimento del tre-rotolo, che può essere utilizzata per rivestimento continuo e discontinuo ed è conveniente da applicarsi ai vari substrati per i processi di rivestimento di superficie. Utilizzato particolarmente nell'industria dell'Accumulatore litio-ione. L'attrezzatura è destinata per essere conveniente affinchè i ricercatori usi e da soddisfare le richieste di precisione e di consistenza del rivestimento, che è non differente da produzione ed ha un effetto di secchezza eccellente. È ideale per ricerca e sviluppo e le piccole prove degli Accumulatori liti-ione, dei condensatori eccellenti, delle batterie del nichel e di altre batterie secondarie.
Ⅱ. Caratteristiche:
Ⅲ. Parametri tecnici dell'attrezzatura e configurazione di attrezzatura principale
(1) configurazione di attrezzatura della conduttura:
| No. | Nome |
| 1. | Commutatore dell'aria |
| 2. | SpA |
| 3. | Touch screen |
| 4. | Relè intermedio |
| 5. | Servomotore |
| 6. | Riduttore planetario |
| 7. | Interruttore |
| 8. | Contattore di CA |
| 9. | Relè semi conduttore |
| 10. | Termostato |
| 11. | Correzione completamente automatica |
| 12. | Tensione completamente automatica |
| 13. | Motore materiale principale di scarico (ricevere) |
| 14. | Occhio ottico di fibra ottica |
| 15. | Cuscinetto a sfera profondo della scanalatura (parte frontale di macchina) |
| 16. | Rotolo ricoprente |
| 17. | Rotolo posteriore |
| 18. | Lama della ruspa spianatrice |
| 19. | Rullo di guida |
| 20. | Convertitore di frequenza |
| 21. | Fan |
| No. | Oggetto | Specificazione | Osservazioni |
| 1. | Sistema adatto | LFP, LCO, LMO e l'altri catodo della batteria del sistema e processo di rivestimento dell'elettrodo dell'anodo | |
| 2. | Eseguire spessore del substrato |
di alluminio (Al): 11~30um Stagnola di rame (Cu): 8~30um |
|
| 3. | Larghezza ricoprente del rullo | 360 millimetri | |
| 4. | Efficace larghezza ricoprente | ≤ 300mm | |
| 5. | Velocità di funzionamento meccanica dell'attrezzatura | 3m/min | |
| 6. | Velocità del rivestimento dell'attrezzatura | 0.3m/min | Secondo la situazione di secchezza |
| 7. | Adatto a viscosità dei residui | 2000~12000 Cps | |
| 8. | Gamma asciutta di spessore del rivestimento a un solo lato | 50-150μm | |
| 9. | Lunghezza minima di intervallo | 5mm | |
| 10. | lunghezza ricoprente minima della Multi-sezione | 20mm | |
| 11. | Caratteristiche solventi | NMP solvente oleoso (s.g=1.033, b.p=204℃) | |
| H2O/NMP solvente acquoso (s.g=1.000, b.p=100℃) | |||
| 12. | Adatto a contenuto di solidi | Anodo S.C. 60%±5% | |
|
Catodo S.C. 50%±5% (sistema di PVDF) S.C. 50%±5% (sistema di SBR) |
|||
| 13. | Proporzione |
Anodo 1.5-2.59/cm2 Catodo 1~1.89/cm2 |
|
| 14. | Metodo ricoprente | Rivestimento continuo/rivestimento intermittente/rivestimento di inseguimento | |
| 15. | Substrato che esegue direzione | Rivestimento di andata, substrato in avanti ed invertire operazione vuota della stagnola |
(3) introduzione alla struttura di ogni parte:
1. La totalità che si svolge, meccanismo capo:
| No. | Oggetti | Specificazione | Osservazioni |
|
|
Struttura dell'installazione del rullo | la trave a mensola è installata saldamente | |
|
|
Trattamento di superficie del rullo | Ossidazione di superficie di rullo di alluminio del metallo, distanza massima ≤30um del cerchio | |
|
|
Sistema di controllo di tensione | Tensione costante di controllo automatico del ciclo chiuso, gamma 0~50N di tensione | |
|
|
Metodo di correzione | Controllo automatico della mpe, colpo 50mm | |
|
|
Metodo materiale di rotolamento | Il rotolo materiale è riparato con un'asse di aria a 3 pollici | |
| Asse gonfiabile singola di svolgimento | |||
|
|
Direzione del movimento del substrato | Di andata ed inverso (riavvolga) | |
|
|
Velocità di marcia del substrato | 2m/min | |
|
|
Diametro massimo di svolgimento | Ф250mm | |
|
|
Portata massima dell'asse gonfiabile | 80Kg | |
|
|
Numero di svolgimento delle assi gonfiabili | 1 pezzo | |
| 11 | Motore dell'impulso principale | Servomotore | |
| 12 | Trattamento di superficie del rullo |
Rullo importato di EPDM, distanza massima ≤30um del cerchio |
Larghezza 360mm |
| 13 | Struttura della ruspa spianatrice | Ruspa spianatrice su due lati di virgola | |
| 14 | Rullo ricoprente (rullo d'acciaio) | Duro cromato sulla superficie | |
| 15 | Indietro rullo (rullo di gomma) | EPDM importato sulla superficie | |
| 16 | Regolazione in altezza intermittente della ruspa spianatrice | Adeguamento manuale | |
| 17 | Pannello di operazione | Touch screen e bottone (funzioni secondo l'interfaccia di funzione) |
2.Oven
| No. | Oggetti | Specificazione | Osservazioni |
|
|
Struttura del forno | Riscaldamento indipendente a un solo strato | |
|
|
Lunghezza del forno | 1 metro/sezione | |
|
|
Materiale | SUS304 fodera interna 1.0mm, SUS201 fodera esterna 2.0mm | |
|
|
Tipo di trasmissione del rullo di guida del forno | Azionamento passivo del rullo | |
|
|
Controllo della temperatura | È diviso in controllo della protezione di controllo della temperatura funzionante normale e di monitoraggio a temperatura eccessiva. Una volta a temperatura eccessiva, taglierà l'alimentazione elettrica di potere calorifico principale. | |
|
|
Metodo di riscaldamento | Riscaldamento elettrico, struttura di circolazione dell'aria calda | |
|
|
Potere calorifico di singolo forno della sezione | 5KW | |
|
|
Temperatura nella galleria di essiccamento | Progettazione Max150℃, differenza di temperatura in singolo forno ≤5℃ | |
|
|
Temperatura in superficie del gabinetto durante il funzionamento | ≤45℃ | |
|
|
Metodo di salto | Colpo verso l'alto | |
|
|
controllo del volume dell'aria di scarico | Controllo indipendente tramite le valvole meccaniche | |
|
|
Struttura dell'ugello | La scanalatura dell'ugello è scanalata con una muffa speciale | |
|
|
Controllo del fan | Controllo del contattore | |
|
|
Controllo di riscaldamento | relè semi conduttore | |
|
|
Materiale del fan | Ferro |
meccanismo 3.Winding: la funzione è la stessa di quella di svolgimento, con le aggiunte seguenti
| No. | Oggetti | Specificazione | Osservazioni |
|
|
Tensione | Un insieme del rullo della trazione è installato alla parte anteriore e la parte posteriore, ha chiuso la tensione costante di controllo automatico del ciclo, la gamma 0~50N di tensione | |
|
|
Struttura dell'installazione | Il bordo lucidato è installato saldamente | |
|
|
Numero di riavvolgimento delle assi gonfiabili | 1 pezzo | Riavvolgimento a mensola |
| No. | Oggetti | Specificazione | Osservazioni |
| 1 | Sistema di controllo principale | Touch screen, SpA, servo sistema | |
| 2 | Modo di funzionamento | Manuale, automatico, arresto di emergenza; l'intera macchina può essere azionata prima e dopo | |
| 3 | Ricoprendo, campo di regolazione intermittente di lunghezza |
Lunghezza 20.0~3200.0mm del rivestimento Lunghezza intermittente 5.0~3200.0mm |
|
| 4 | Situazione dell'allarme | Quando il dispositivo si guasta, il touch screen visualizzerà lo schermo corrispondente di correzione | |
| 5 | Funzione di conteggio | Quantità/lunghezza di produzione | |
| 6 | Metodo di adeguamento di spessore della coda e della testa | La realizzazione del rullo d'acciaio di controllo di programma e del rapporto di gomma di velocità del rullo |
peso di dimensione L1800*W1100*H1250mm approssimativamente: 1.2T
(4) accuratezza dell'attrezzatura:
| No. | Oggetti | Specificazione | Osservazioni |
|
|
Ruspa spianatrice | Distanza massima rotonda ≤1.5um, Ra0.4 rettitudine ≤1.5um | |
|
|
Rullo ricoprente (rullo d'acciaio) | Distanza massima rotonda ≤1.5um, Ra0.4 rettitudine ≤1.5um | |
|
|
rullo di gomma | Distanza massima ≤30um, rettitudine ≤10um | |
|
|
Deviazione di correzione | ±0.2mm |
3. Metodo di misura
Area di A. Measurement: 3mm dal bordo, 6mm dall'estremità e 10mm dall'inizio.
Dimensione Φ35mm di B. Measuring o secondo i requisiti trattati del compratore
