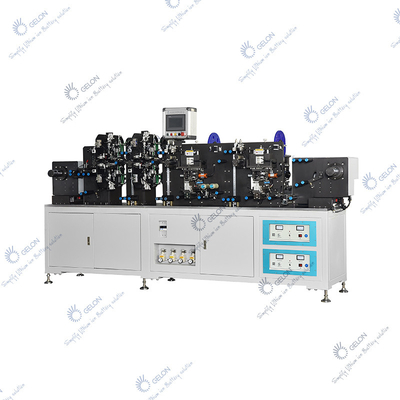

Produzione di attrezzature cilindrica d'avvolgimento della batteria 21700 della saldatrice dello strato dell'elettrodo dell'Accumulatore litio-ione 18650

Produzione di attrezzature cilindrica d'avvolgimento della batteria 21700 della saldatrice dello strato dell'elettrodo dell'Accumulatore litio-ione 18650

I.Introduction

Questa attrezzatura è un'attrezzatura di produzione speciale per la fabbricazione dell'elettrodo cilindrico della batteria. L'intero processo di produzione è un'attrezzatura interamente automatica che appende il materiale del rotolo dell'elettrodo sull'asse di avvolgimento, automaticamente invia le linguette, salda le linguette, nastro protettivo delle paste ed automaticamente taglia l'elettrodo finito in pezzi e poi entra nell'avvolgimento semiautomatico o nella bobinatrice automatica.

II.Specifications

A.Material

Materiale d'alimentazione:

Accuratezza di dimensione/di incollatura di B.Tab:

B.1. Accuratezza della lunghezza della linguetta: ± 0.3mm,

Linguetta nell'accuratezza di direzione dell'elettrodo: ±0.5mm

L'anodo cataloga la pressatura della posizione: 7*10mm

B.2 . Lunghezza del nastro ed accuratezza di posizione: il ± 0.5mm, linguetta esposta è

6~30mm

Struttura di III.Equipment:

a. Rotolo dell'elettrodo di svolgimento, cilindro su e giù tensione scorrevole di svolgimento di controllo, adeguamento automatico di velocità di svolgimento;

• Dispositivo di rimozione di polvere prima e dopo saldatura

• La linguetta è un metodo di taglio per la rilevazione della lunghezza fissa. La clip di saldatura invia la saldatura secondo la posizione del bordo dell'elettrodo per assicurare la distanza fra il rivestimento ed il bordo della tabella. La linguetta può scegliere la funzione di lungo e di breve.

d. Il dispositivo di saldatura a ultrasuoni di Al Tab, della linguetta del Ni o della linguetta del Cu ha la funzione di rilevazione se c'è perdita della stagnola sul fondo dell'elettrodo prima di saldatura, in modo da evitare la saldatura all'area rivestita colpire l'effetto di saldatura;

e. Dispositivo mancante di ispezione della saldatura della linguetta post-saldatura;

f. Dispositivo della trazione di lunghezza fissa, dispositivo di correzione di deviazione dell'amplificatore

g.Glue che attacca meccanismo, con il dispositivo di correzione di deviazione. Un gruppo di elettrodi dell'anodo e del catodo è incollato insieme (due strati di adesivo). La posizione del meccanismo di svolgimento del nastro è regolabile ed è conveniente e veloce sostituire il nastro;

h. Il meccanismo del riavvolgimento è il modo di taglio di difetto della macchina. Se la bobina è richiesta, sarà ordinato esclusivamente.

Descrizione della struttura di intera macchina:

①La struttura è saldata dai profili d'acciaio ed ha subito il trattamento invecchiante. Il wallboard è fatto dei piatti d'acciaio di alta qualità ed è frantumato da entrambi i lati. Ha l'alta planarità e buona rigidità strutturale per assicurare l'accuratezza dell'operazione;

②Rullo di guida: la superficie della lega di alluminio è conforme al trattamento duro eccellente dell'ossidazione, che ha alta durezza di superficie e non è facile da indossare;

③L'hardware ed i collegamenti sono divisi nei blocchi funzionali, la forte e corrente debole è separata ed il sovraccarico di cortocircuito, la perdita ed altre funzioni della protezione sono svolti;

④L'intera macchina si conforma all'ergonomia, la disposizione dell'interfaccia del touch screen è ragionevole, i parametri sono regolabili e lo stato dell'operazione può essere visualizzato dinamicamente. Nel caso di guasto, può essere visualizzato e dare dinamicamente i richiami di informazioni sul touch screen ed ha la funzione di conteggio accurato di produzione;

⑤Fornito della funzione fotoelettrica dell'allarme;

⑥L'attrezzatura ha efficaci facilità della protezione della sicurezza quali rivestimento protettivo e l'arresto di emergenza.

VI. installazione ed incarico di attrezzatura

a. Pressione d'aria: 0.5-0.7mpa, flusso d'aria: 100L/min

b. Alimentazione elettrica: potere di 220V 50Hz: 4.0kw

c. Temperatura di lavoro: - 20 ° ~ + ° 45

d. Umidità relativa: ≥50%

e. Colore: Grigio (o specificato dal cliente)

f. Dimensione globale: 1800 * 1200 * 1700mm

g. Peso: circa 1,6 tonnellate

Parametri di V. Technical

• Velocità di produzione: 25-30ppm (1 linguetta per ogni elettrodo dell'anodo e del catodo,

1 gruppo per a vicenda, lunghezza dell'elettrodo: 400mm)

b. Allineamento d'avvolgimento: ± 0.5mm; Accuratezza di posizione del taglio: ± 0.5mm

c. Tasso di mobilizzazione dell'attrezzatura: ≥ 95% (a parte la ragione di ricevuto

materiali); rate≥ 98% di qualificazione

d. Sia il catodo che l'anodo sono forniti di saldatrici di Kepu,

e la dimensione di area di saldatura è personalizzata.

VI. requisiti delle materie prime:

Elettrodo:

Linguetta

1. Taglio della tolleranza di larghezza: ± 0.1mm

2. l'errore di S-forma è meno di 0.2mm/500mm.

Nastro

Taglio della tolleranza di larghezza: ± 0.2mm
