Dettagli:
|
| Nome di prodotto: | macchina di taglio automatica | Funzione: | taglio dell'elettrodo |
|---|---|---|---|
| tipo delle cellule: | 18650 21700 26650 32650 ed ecc | Tipo di attrezzatura: | Automatico pieno |
| Efficienza: | alta efficienza | Applicazione: | Accumulatori liti-ione |
| Tensione: | 380V | Termine di consegna: | 3months |
| Materiale: | Elettrodo della batteria | ||
| Evidenziare: | Macchina di taglio automatica di 18650 batterie,Macchina di taglio dell'elettrodo di 21700 batterie,macchina di taglio automatica di 750mm |
||

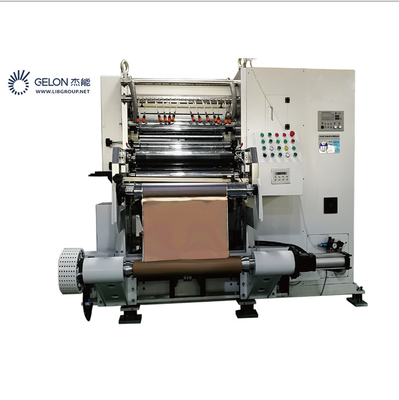

rotolo di larghezza di 750mm per rotolare la macchina di taglio automatica per 18650 taglio dell'elettrodo di 21700 batterie
1,1 introduzione del principio

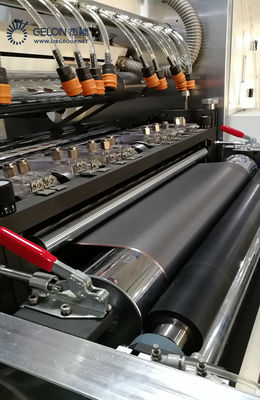

L'elettrodo rotolato anodo/del catodo è caricato nel meccanismo del rotolo ed attraverso la trazione di potere, l'elettrodo è inviato all'insieme della taglierina che è sistemato secondo le specifiche di processo per fendere ed il dispositivo superiore e più basso del riavvolgimento raccoglie l'elettrodo fenduto nel rotolo ed i materiali del bordo sono raccolti dal dispositivo materiale del bordo. L'attrezzatura è assistita tramite il sistema di correzione di deviazione, il sistema di azionamento di tensione, il sistema di aspirazione della polvere (polvere compresa di aspirazione del coltello) e l'altra operazione ausiliaria di precisione per assicurare il taglio stabile dell'elettrodo, della sbavatura, della rettitudine e di altri indicatori di processo all'interno della gamma trattata.
1,2 flusso trattato
Il trasporto di trasferimento che carica il materiale per svolgere il setè→Over-rullo roller→èSlitting reels→èreceived del coltello di platform→èTraction messo →èSeparately su e giù lo scivolamento del rewinding→èSet materiale del axis→èEdge differenziale del riavvolgimento l'elettrodo richiesto che tension→èSwitching il sistema di allineamento dell'elettrodo ai automatic→èPress il sistema all'attrezzatura del →èThe del pulsante di avvio che fende automaticamente e si raccoglie in rotoli.
| No. | Oggetto | Parametro tecnico | Osservazione |
|
1 |
Adatto a materiale |
Elettrodo con LFP urgente rotolamento, LCO, LMO, NMC, LTO, carbonio, grafite | |
|
2 |
Eseguire parametro della stagnola |
di alluminio (AL): spessore: 9~30um; Larghezza: 50~500mm Diametro del rotolo: Max.400mm |
|
|
Stagnola di Cupper (Cu): spessore: 5~30um Larghezza: 50~500mm; Diametro del rotolo: Max.400mm; |
|||
| 3 | Larghezza del rullo | 550 millimetri | |
| 4 | Taglio della larghezza | 30~500mm | |
| 5 | Velocità di funzionamento meccanica | 50m/min | |
| 5 | Taglio della velocità | 1-40m/min | Secondo l'effetto di taglio |
| 7 | Gamma di spessore dell'elettrodo | 50-300μm | |
|
8 |
Taglio del metodo |
1, taglio combinato del coltello della fetta; 2, tipo struttura di Nishimura dell'insieme del coltello. 3, fendendo le specifiche, 18650/21700 (7 vicoli, 7knives /set, catodo incluso ed anodo che fendono i coltelli) |
|
| 9 | Metodo di riavvolgimento | Riavvolgimento di dislocazione di asse di differenza di slittamento di due assi |
Inoltre forniamo l'altra linea di produzione automatica completa.
