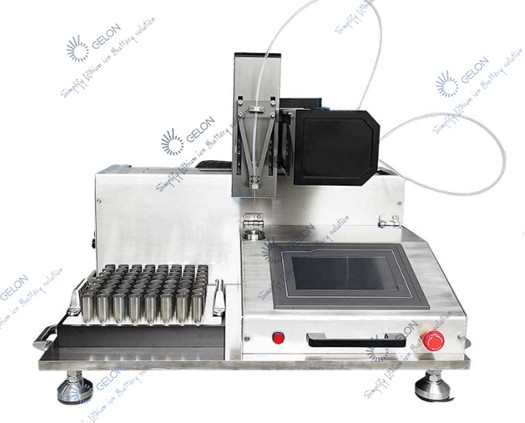

Processo di riempimento dell'elettrolita 4680 18650 Attrezzatura per l'assemblaggio di batterie al litio

Processo di riempimento dell'elettrolita 4680 18650 Attrezzatura per l'assemblaggio di batterie al litio

IO .Configurazione di sistema

1. Un telaio, realizzato in acciaio inossidabile e lega di alluminio;

2. Il dispositivo di sollevamento automatico ha 2 stazioni di lavoro, compreso un dispositivo di sollevamento a molla a controllo pneumatico;

3. 2 set di teste di iniezione del liquido sottovuoto, contenitori SS316 e struttura della valvola di intercettazione a doppio sollevamento pneumatico a doppio sollevamento

4. 2 pompe dosatrici di precisione (modello: E2a-d20i) Pompa a stantuffo azionata da motore passo-passo e valvola rotativa in ceramica di precisione.Il volume di iniezione può raggiungere i 20 ml (23,5 g).(fare riferimento ai dati della pompa)

5. Gruppo valvola di controllo pneumatico, modulo valvola di controllo pneumatico SMC

6. Controller PLC, touch screen a colori

7. Tutti i tubi del liquido sono in plastica PFA

II.Connessione di sistema

Questa macchina è progettata per essere utilizzata nel vano portaoggetti fornito dal cliente.Il corpo principale della macchina sarà collocato nel vano portaoggetti, compreso il telaio, la testa di iniezione del liquido, il sistema di posizionamento automatico, la pompa dosatrice, ecc.;

Gli elementi di comando della macchina sono posizionati all'esterno del vano portaoggetti.Compresa la scatola di controllo, il gruppo valvola di controllo pneumatico, ecc. Il corpo principale della macchina e l'elemento di controllo sono collegati da tubi e cavi dell'aria.Questi tubi e cavi sono collegati attraverso lo spazio riservato nel vano portaoggetti.

La fonte di vuoto e l'aria compressa devono essere fornite dal cliente.

Tubazioni che attraversano il vano portaoggetti: 1 tubo di ingresso aria generale, 1 tubo di scarico generale, 1 tubo del vuoto e 1 tubo dell'aria di pressurizzazione (se è richiesta la pressurizzazione).La pompa di iniezione del liquido può essere inserita o estratta dal vano portaoggetti.La scatola di controllo è posizionata all'esterno del vano portaoggetti.

III.Fasi di lavoro

1. Posizionare manualmente le 2 batterie sui 2 vassoi di posizionamento.

2. Premere l'interruttore di avviamento (interruttore a pedale) e la batteria lo farà

scendere automaticamente

--- tradurre nella parte inferiore della testa di iniezione del liquido

--- ascendere

--- sigillare il condensatore e la testa di iniezione del liquido

--- processo automatico di iniezione del liquido

--- dopo che l'iniezione di liquido è stata completata, la batteria scenderà

--- tradurre nella posizione originale

--- salire;

3. Rimuovere manualmente rispettivamente 2 batterie;

4. Posizionare 2 batterie nuove per la successiva iniezione di liquido.

VI.Principio dell'iniezione di liquido

La batteria è sigillata con la testina di iniezione del liquido e inizia ad aspirare una volta l'interno della testina di iniezione del liquido e il condensatore.Al termine dell'estrazione del vuoto, la valvola a fungo nella testa di iniezione del liquido scende per chiudere il canale tra la testa di iniezione del liquido e la batteria, rilasciando il vuoto nella valvola di iniezione del liquido.In questo momento, l'interno del serbatoio mantiene uno stato di alto vuoto.La pompa di iniezione del liquido inietta quantitativamente l'elettrolita nella valvola di iniezione del liquido chiudendo l'ugello di iniezione del liquido;Aprire la valvola a fungo per aspirare l'elettrolito nella batteria.

A seconda del grado di vuoto e della densità interna della batteria, è possibile impostare più procedure di aspirazione del vuoto e del liquido per aspirare nuovamente la testa di iniezione del liquido, passare l'atmosfera o mantenere la pressione fino a quando tutto l'elettrolito non viene iniettato nella batteria.La durata può essere determinata in base ai requisiti di tempo di bagnatura della batteria.L'aria nella batteria viene evacuata e l'elettrolita viene completamente assorbito nella cella del condensatore.

V. Parametri

1. Volume di iniezione del liquido: 0-20 ml, precisione ± 1%

2. Specifiche della batteria: 21700/26650/32650.

3. Velocità di capacità: secondo la normale procedura di iniezione del liquido, PPM = 2pc

4. Alimentazione: 220 V CA

5. Alimentazione d'aria: 75 PSI

6. Vuoto: fornito dal cliente

7. Alimentazione gas in pressione: a cura del cliente
