Casa ProdottiMacchina dell'Assemblea della batteria

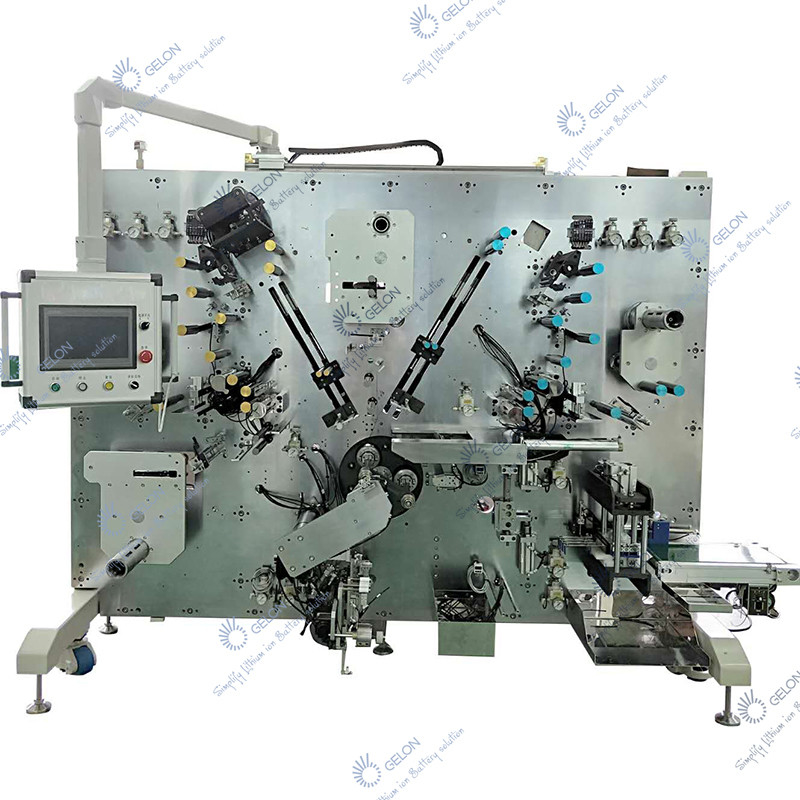

Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica

Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica

Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica
Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica

Grande immagine :  Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica

Dettagli:
Luogo di origine: CINA
Marca: GELON
Certificazione: CE
Numero di modello: GN-WS21
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 SET
Prezzo: USD 110,000
Imballaggi particolari: Cornice di legno
Tempi di consegna: 30~45 giorni
Termini di pagamento: L/C, D/A, D/P, T/T
Capacità di alimentazione: 50 set/mese

Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica

descrizione
Alimentazione elettrica: monofase AC220V ± 10% 50Hz Fornitura d'aria: 0,5-0,7 mpa (quando l'alimentazione dell'aria è 0,5 MPa, il flusso richiesto è 300NL / min)
Temperatura di lavoro: 0-55℃ Ambiente di uso: nessun gas corrosivo o ambiente combustibile e nessun ambiente duro di polvere
Dimensione: 2850 x 2050 x 1800 mm (su misura) Colore: argento (personalizzato)
Il peso: Circa 3000 kg (≤ 750 kg/m2) Potenza: 12kw
Rumore: ≤ 75db (esclusa la ventola di aspirazione della polvere)

Attrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automaticaAttrezzatura di produzione dell'assemblea della batteria di progetto della bobinatrice automatica 0



IO.introduzione



Caratteristica:

1. Viene adottato il controllo completo della camma per tirare e spingere l'ago e l'inversione.L'apparecchiatura è stabile, con alta efficienza e basso tasso di guasto.

2. L'elettrodo adotta il controllo di correzione della deviazione a tre vie: svolgimento, processo e pre-avvolgimento per garantire la qualità del prodotto.



L'apparecchiatura avvolge i pezzi dell'elettrodo positivo e negativo e i diaframmi degli elementi della batteria agli ioni di litio attorno alle celle della batteria dopo essere passati attraverso meccanismi come la rimozione della polvere, il controllo della tensione, l'ispezione di qualità, la misurazione della lunghezza, la correzione della deviazione di viaggio, l'eliminazione dell'elettricità statica, ecc.;Dopo il completamento della produzione della cella, il test di cortocircuito, scarico difettoso e trasmissione dal nastro trasportatore.





II.Specifiche



  Rullo Larghezza (mm) Spessore (μm) Lunghezza (mm) Materiale OD Max.(mm) ID materiale (mm)
Catodo 1 40-70 80-180 700-1500 Φ450 Φ76.2
Anodo 1 40-70 80-180 700-1500 Φ450 Φ76.2
separatore 2 40-70 12-35   Φ300 Φ76.2
Nastro adesivo 1 25-65 20-60   Φ200 Φ76.2

1. Metodo di avvolgimento:



A. Avvolgimento a 3 posizioni con 3 aghi di avvolgimento.

B. Ago diametro Ø 3.5 (o personalizzato (Ø 3.5 - Ø 8.0))

C. Diametro avvolgimento: Φ 18 - Φ 23 mm (applicabile a 18650, 21700, ecc.)

D. Numero di linguette: 1-2 per catodo e anodo o tutte le linguette

E. Lunghezza linguette esposte: 8-25 mm



2.Precisione di avvolgimento

A. Allineamento del catodo e dell'anodo: ± 0,3 mm

B. Allineamento tra elettrodo e separatore: ± 0,3 mm

Nota: il catodo e l'anodo vengono corretti rispettivamente 3 volte (correzione di svolgimento, correzione di processo e correzione di pre-avvolgimento)

C. Allineamento di due strati di separatore: ± 0,5 mm



3.Capacità di avvolgimento

1. Capacità produttiva



Velocità di produzione: ≥ 20 ppm entro 1200 mm di lunghezza anodo;(21700 celle)

Tasso di mobilizzazione delle colture ≥ 95%



tasso di mobilizzazione = {produzione totale / (tempo di avvio - tempo di detrazione necessario) × velocità di produzione teorica dell'attrezzatura} × 100%, tempo di detrazione necessario: tempo di inattività causato da motivi diversi dall'attrezzatura, come il tempo di preparazione della produzione per il rifornimento e l'allacciamento del nastro.



2. Tasso di qualificazione ≥ 98%



Tasso di qualificazione = numero totale di prodotti buoni / (produzione totale - deduzione necessaria) × 100% (ad eccezione dei materiali scadenti)



È necessario detrarre la quantità di prodotti difettosi causati da fattori non legati all'attrezzatura, come connessione scadente del nastro, fuori tolleranza della lunghezza del foglio, linguette mancanti difettose, ecc.



Tensione del catodo e dell'anodo: 20 N regolabile (impostabile)

Tensione del diaframma: 10N regolabile (impostabile)



III.Struttura dell'attrezzatura:

1. Meccanismo di svolgimento dell'elettrodo e del separatore

A. La rastrelliera svolgitrice è di struttura a doppio appoggio a sbalzo.

B. Il servomotore CA viene utilizzato per l'azionamento centrale, lo svolgimento attivo e il meccanismo di correzione automatica della deviazione.

C. Serrare pneumaticamente l'albero di alimentazione.



2. Rullo passante

A. Funzione: utilizzato come meccanismo di transizione nel processo di avvolgimento di catodo, anodo e separatore

B. Configurazione del meccanismo: composto da rullo in alluminio, cuscinetto, albero del rullo, ecc



3. Meccanismo di taglio dell'elettrodo

A. L'elettrodo e il separatore sono progettati con frese mobili.

B. L'intera taglierina adotta un modulo indipendente, comodo per lo smontaggio, la regolazione e la manutenzione

C. Vita della taglierina: ≥ 300000 volte

D. Il meccanismo di rimozione della polvere è impostato sulla taglierina

E. L'interfaccia uomo-macchina ha la finestra di visualizzazione del numero di impostazione e dei tempi di utilizzo effettivi.



4. Meccanismo di taglio del separatore

A. Separatore di taglio a freddo della lama della sega

B. Vita della taglierina: ≥ 300000 volte



5. Controllo dell'avvolgimento

La parte adotta una modalità operativa a 3 aghi e 3 stazioni, la camma tira l'ago e l'ago rotante è azionato da un servomotore CA, la posizione angolare e la velocità lineare possono essere controllate automaticamente in anello chiuso.Il meccanismo di inversione è guidato da un divisore e l'inversione è stabile.



6. Controllo della correzione della deviazione



È composto dalla correzione della deviazione di svolgimento dell'elettrodo e del separatore, dalla deviazione del processo dell'elettrodo e dalla correzione della deviazione di preavvolgimento.



Il meccanismo di correzione della deviazione è composto da un elemento di rilevamento e da un attuatore.Il sensore fotoelettrico viene utilizzato per rilevare il bordo di riferimento dell'elettrodo per determinare se l'elettrodo è sfalsato e il rullo di correzione della deviazione è controllato per oscillare avanti e indietro o spostarsi per correggere la deviazione.Lo stato di correzione degli errori viene visualizzato sull'interfaccia uomo-macchina.



A. Correzione della deviazione di svolgimento: l'albero del materiale di svolgimento (sincronizzazione della bobina del materiale) e l'asta oscillante di correzione della deviazione vengono utilizzati per la correzione della deviazione complessiva sincrona per garantire che la posizione dell'elettrodo di svolgimento e del separatore sia stabile e all'interno dell'intervallo consentito.



B. Correzione della deviazione del processo: nella posizione prima dell'alimentazione, il rullo di correzione della deviazione oscilla avanti e indietro per garantire ulteriormente la precisione dell'elettrodo rispetto alla posizione di alimentazione.



C. Correzione prima dell'avvolgimento: sotto la taglierina dell'elettrodo, prima dell'avvolgimento (molto vicino all'ago di avvolgimento).Assicurarsi che l'allineamento della cella srotolata rientri nell'intervallo quando l'elettrodo entra nella cella



7. Rilevamento della connessione della lamina

L'identificazione della connessione a lamina deve essere incollata sull'elettrodo con un'etichetta colorata a nastro opaco (si consiglia il rosso).Viene rilevato dal sensore del codice colore e scaricato come un singolo rotolo di elettrodo difettoso.L'etichettatura manuale è coerente con l'etichettatura della macchina, in modo da rilevare la stabilità della connessione del nastro.



8. Meccanismo della ruota di misurazione della lunghezza

Unità di misura della lunghezza dell'elettrodo



9. Prova di cortocircuito

L'apparecchiatura ha la funzione di test di cortocircuito delle celle (test HI-pot) e i difetti di cortocircuito vengono scaricati separatamente nella confezione del prodotto difettoso



10. Sistema di controllo

PLC, servo e fibra ottica adottano la modalità bus, con funzionamento stabile e cambio conveniente.



11. Interfaccia operativa

A. Interfaccia operativa inglese

B. I parametri dell'apparecchiatura verranno regolati modificando gli elementi di regolazione della dimensione del modello e l'efficienza, la tensione, la correzione del sensore, ecc. L'apparecchiatura può memorizzare 9 set di parametri di impostazione del processo del modello

C. È possibile registrare il numero totale di produzione, il numero di prodotti buoni e il numero di prodotti difettosi



12. Prevenzione elettrostatica e rimozione della polvere



A. Il catodo e l'anodo hanno sezioni separate.

B. L'elettrodo è dotato di un meccanismo di rimozione della polvere e la polvere su entrambi i lati dell'elettrodo viene rimossa mediante pulizia a spazzola e aspirazione a pressione negativa

C. La parte di taglio dell'elettrodo è dotata di un dispositivo di raccolta della polvere

D. Il separatore è dotato di un dispositivo di rimozione dell'elettricità statica



protezione 13.safety



A. L'hardware e il cablaggio possono essere più partizionati, la corrente forte e debole può essere separata e la protezione da sovraccarico, perdite e guasti da cortocircuito può essere fornita con funzione protettiva



B. Le posizioni di avvolgimento e taglio sono dotate di segnali di avvertenza di sicurezza e la taglierina del separatore e la taglierina di gomma di finitura sono dotate di segnali di avvertenza di sicurezza



C. Autorità di comunicazione e funzionamento dell'apparecchiatura



Non esiste una password per il funzionamento dell'apparecchiatura e i parametri di processo e viene fornita una protezione tramite password per i parametri di configurazione del motore, del servo e dell'origine







IV.Installazione e messa in servizio delle apparecchiature



1. Alimentazione: monofase AC220V ± 10% 50Hz



2. Fornitura d'aria: 0,5-0,7 mpa (quando la fornitura d'aria è 0,5 MPa,

il flusso richiesto è 300NL / min)



3. Usa l'ambiente (secondo JISB3502)

A.Temperatura di lavoro: 0-55 ℃

B. Nella stanza di essiccazione, non ci deve essere gas corrosivo o ambiente combustibile e nessun ambiente duro di polvere



4. Dimensione: 2850 x 2050 x 1800 mm (personalizzata)



5. Colore: argento (personalizzato)



6. Peso: circa 3000 kg (≤ 750 kg/m2).



7. Potenza: 12KW



8. Rumore: ≤ 75 dB (esclusa la ventola di aspirazione della polvere)
