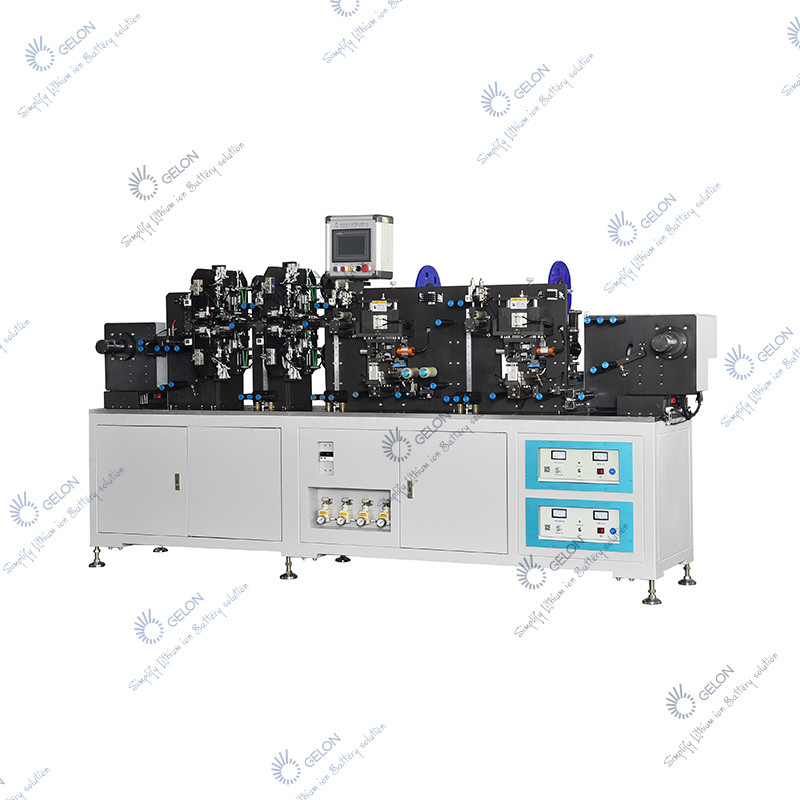

Questa apparecchiatura è un'apparecchiatura di produzione speciale per la realizzazione di elettrodi cilindrici per batterie.L'intero processo di produzione è un'apparecchiatura completamente automatica che appende il materiale del rullo dell'elettrodo sull'albero di avvolgimento, invia automaticamente le linguette, salda le linguette, incolla il nastro protettivo e taglia automaticamente l'elettrodo finito in pezzi, quindi entra nel semiautomatico bobinatrice o bobinatrice automatica.

II.Specifiche

A.Materiale

Materiale di alimentazione:

Dimensioni di B.Tab/accuratezza dell'incollaggio:

B.1.Precisione della lunghezza della linguetta: ± 0,3 mm,

Linguetta nella precisione della direzione dell'elettrodo: ±0,5 mm

Posizione di pressione delle linguette dell'anodo: 7 * 10 mm

B.2.Lunghezza del nastro e precisione della posizione: ± 0,5 mm, la linguetta esposta è

6~30 mm

III.Struttura dell'attrezzatura:

un.Rullo dell'elettrodo di svolgimento, controllo scorrevole su e giù del cilindro tensione di svolgimento, regolazione automatica della velocità di svolgimento;

• Dispositivo di rimozione della polvere prima e dopo la saldatura

• La linguetta è un metodo di interruzione per rilevare la lunghezza fissa.La clip di saldatura invia la saldatura in base alla posizione del bordo dell'elettrodo per garantire la distanza tra il rivestimento e il bordo della linguetta.La scheda può scegliere la funzione di lungo e corto.

d.Il dispositivo di saldatura ad ultrasuoni di Al Tab, Ni Tab o Cu Tab ha la funzione di rilevare se vi è una perdita di lamina sulla superficie inferiore dell'elettrodo prima della saldatura, in modo da evitare che la saldatura all'area rivestita influisca sull'effetto di saldatura;

e. Dispositivo di ispezione della saldatura mancante della linguetta post saldatura;

f.Dispositivo di trazione a lunghezza fissa, dispositivo di correzione della deviazione del buffer

g.Meccanismo di incollaggio della colla, con dispositivo di correzione della deviazione.Un gruppo di elettrodi catodici e anodici è incollato insieme (due strati di adesivo).La posizione del meccanismo di svolgimento del nastro è regolabile, ed è comodo e veloce sostituire il nastro;

h.Il meccanismo di riavvolgimento è la modalità di taglio predefinita della macchina.Se è necessario l'avvolgimento, deve essere ordinato separatamente.

Descrizione della struttura di tutta la macchina:

① Il telaio è saldato da profili in acciaio ed è stato sottoposto a trattamento di invecchiamento.Il wallboard è realizzato con lastre di acciaio di alta qualità ed è rettificato su entrambi i lati.Ha un'elevata planarità e una buona rigidità strutturale per garantire la precisione operativa;

② Rullo di guida: la superficie in lega di alluminio è soggetta a un trattamento di ossidazione super duro, che ha un'elevata durezza superficiale e non è facile da indossare;

③ L'hardware e il cablaggio sono divisi in blocchi funzionali, la corrente forte e debole è separata e vengono fornite funzioni di sovraccarico, perdite e altre protezioni da cortocircuito;

④ L'intera macchina è conforme all'ergonomia, il layout dell'interfaccia touch screen è ragionevole, i parametri sono regolabili e lo stato operativo può essere visualizzato dinamicamente.In caso di guasto, può essere visualizzato dinamicamente e fornire informazioni sul touch screen e ha la funzione di conteggio accurato della produzione;

⑤ Dotato di funzione di allarme fotoelettrico;

⑥ L'apparecchiatura dispone di efficaci dispositivi di protezione di sicurezza come copertura protettiva e arresto di emergenza.

VI.Installazione e messa in servizio delle apparecchiature

un.Pressione dell'aria: 0,5-0,7 mpa, flusso d'aria: 100 l/min

b.Alimentazione: 220V 50Hz potenza: 4.0kw

c.Temperatura di lavoro: - 20° ~ + 45°

d.Umidità relativa: ≥50%

e.Colore: grigio (o specificato dal cliente)

f.Dimensione complessiva: 1800 * 1200 * 1700 mm

g.Peso: circa 1,6 tonnellate

V. Parametri tecnici

• Velocità di produzione: 25-30 ppm (1 scheda per ogni elettrodo catodo e anodo,

1 gruppo l'uno per l'altro, lunghezza dell'elettrodo: 400 mm)

b.Allineamento dell'avvolgimento: ± 0,5 mm;Precisione della posizione di taglio: ± 0,5 mm

c.Tasso di mobilitazione dell'attrezzatura: ≥ 95% (escluso il motivo dell'entrata

materiali);tasso di qualificazione≥ 98%

d.Sia il catodo che l'anodo sono dotati di saldatrici Kepu,

e la dimensione dell'area di saldatura è personalizzata.

VI.Requisiti per le materie prime:

Elettrodo:

Scheda

1. Tolleranza sulla larghezza di taglio: ± 0,1 mm

2. L'errore a forma di S è inferiore a 0,2 mm/500 mm.

Nastro

Tolleranza sulla larghezza di taglio: ± 0,2 mm
