Dettagli:
|
| Sistema adatto: | LFP, LCO, LMO e altri catodo della batteria del sistema e rivestimento dell'elettrodo dell'anodo | Spessore del substrato in esecuzione: | Foglio di alluminio (Al): 11～30um / Foglio di rame (Cu): 8～30um |
|---|---|---|---|
| Larghezza rullo spalmatura: | 360 mm | Larghezza effettiva del rivestimento: | ≤ 300mm |
| Velocità operativa meccanica dell'attrezzatura: | 3 m/min | Velocità di rivestimento dell'attrezzatura: | 0,3 m/min |
| Adatto per la viscosità dei fanghi: | 2000~12000 Cps | Gamma di spessori a secco per rivestimento monofacciale: | 50-150μm |
| Durata minima dell'intervallo: | 5mm | Lunghezza minima del rivestimento multisezione: | 20 mm |
| Evidenziare: | Batteria Ni200 Ni 201 Pouch Cell,Ni200 Ni 201 Pouch Cell,Pouch Cell Ni200 Ni 201 |
||

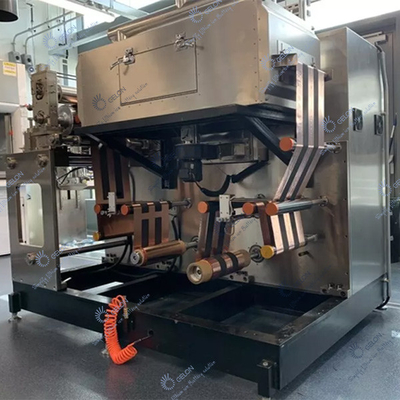

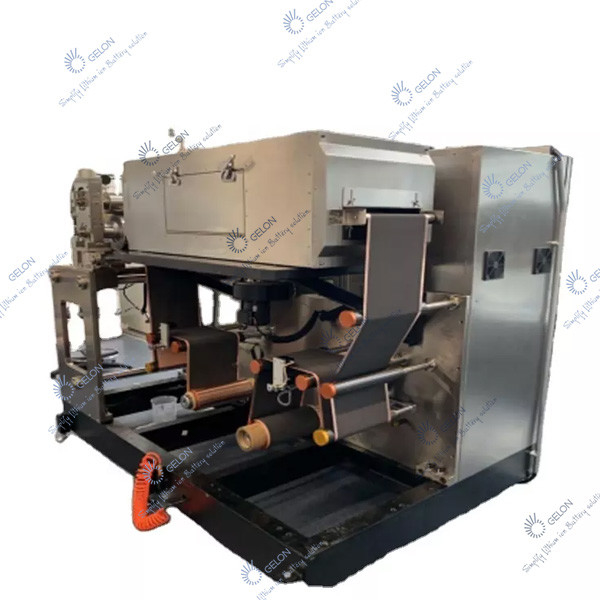

Macchina per l'assemblaggio di batterie agli ioni di litio della macchina per il rivestimento del rotolo della testa a 360 virgola
Ⅰ.Introduzione:
Il rivestimento sperimentale intermittente è un'apparecchiatura di rivestimento di trasferimento a tre rulli, che può essere utilizzata per il rivestimento continuo e intermittente ed è conveniente da applicare a vari substrati per i processi di rivestimento superficiale.Particolarmente utilizzato nell'industria delle batterie agli ioni di litio.L'apparecchiatura è progettata per essere comoda da usare per i ricercatori e per soddisfare i requisiti di precisione e consistenza del rivestimento, che non è diversa dalla produzione e ha un eccellente effetto di asciugatura.È ideale per ricerca e sviluppo e piccoli test di batterie agli ioni di litio, super condensatori, batterie al nichel e altre batterie secondarie.
Ⅱ.Caratteristiche:
Ⅲ.Parametri tecnici dell'attrezzatura e configurazione dell'attrezzatura principale
(1) Configurazione dell'attrezzatura principale:
| No. | Nome |
| 1. | Interruttore dell'aria |
| 2. | PLC |
| 3. | Touch screen |
| 4. | Relè intermedio |
| 5. | Servomotore |
| 6. | Riduttore planetario |
| 7. | Interruttore |
| 8. | Contattore CA |
| 9. | Relè a stato solido |
| 10. | Termostato |
| 11. | Correzione completamente automatica |
| 12. | Tensione completamente automatica |
| 13. | Motore principale di scarico (ricezione) del materiale |
| 14. | Occhio in fibra ottica |
| 15. | Cuscinetto a sfere a gola profonda (estremità anteriore della macchina) |
| 16. | Rullo di rivestimento |
| 17. | Rotolo all'indietro |
| 18. | Lama raschietto |
| 19. | Rullo guida |
| 20. | Convertitore di frequenza |
| 21. | Fan |
| No. | Elemento | Specifica | Osservazioni |
| 1. | Sistema adatto | LFP, LCO, LMO e altri processi di rivestimento del catodo della batteria del sistema e dell'elettrodo dell'anodo | |
| 2. | Spessore del substrato in esecuzione |
Foglio di alluminio (Al): 11~30um Foglio di rame (Cu): 8~30um |
|
| 3. | Larghezza rullo spalmatura | 360 mm | |
| 4. | Larghezza effettiva del rivestimento | ≤ 300mm | |
| 5. | Velocità operativa meccanica dell'attrezzatura | 3 m/min | |
| 6. | Velocità di rivestimento dell'attrezzatura | 0,3 m/min | A seconda della situazione di asciugatura |
| 7. | Adatto per la viscosità dei fanghi | 2000~12000 Cps | |
| 8. | Gamma di spessori a secco per rivestimento monofacciale | 50-150μm | |
| 9. | Durata minima dell'intervallo | 5 mm | |
| 10. | Lunghezza minima del rivestimento multisezione | 20 mm | |
| 11. | Caratteristiche del solvente | Solvente oleoso NMP(sg=1.033,bp=204℃) | |
| Solvente acquoso H2O/NMP(sg=1.000,bp=100℃) | |||
| 12. | Adatto per contenuti solidi | Anodo S．C.60%±5% | |
|
Catodo S．C.50% ± 5% (sistema PVDF) S．C.50% ± 5% (sistema SBR) |
|||
| 13. | Proporzione |
Anodo 1.5—2.59/cm2 Catodo 1～1.89/cm2 |
|
| 14. | Metodo di rivestimento | Rivestimento continuo/rivestimento intermittente/rivestimento tracciante | |
| 15. | Ssenso di marcia ubstrato | Rivestimento in avanti, avanzamento del substrato e funzionamento inverso del foglio vuoto |
(3) Introduzione alla struttura di ciascuna parte:

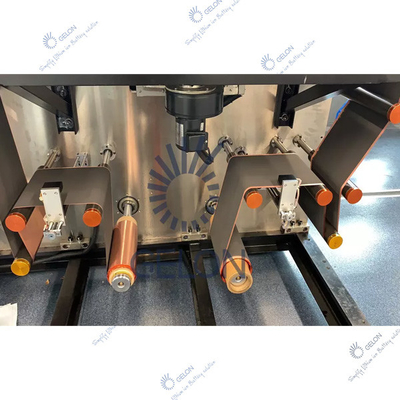

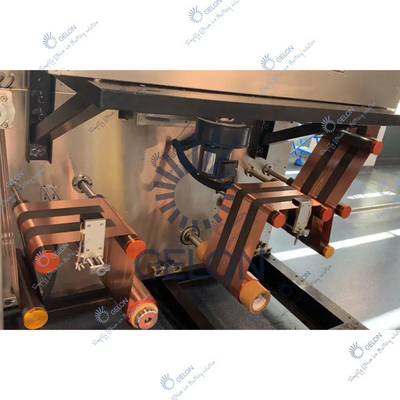

1. Svolgimento integrale, meccanismo di testa:
| No. | Elementi | Specifica | Osservazioni |
|
|
Struttura di installazione del rullo | il cantilever è saldamente installato | |
|
|
Trattamento superficiale del rullo | Ossidazione superficiale del rullo in alluminio metallico, run-out del cerchio ≤30um | |
|
|
Sistema di controllo della tensione | Tensione costante di controllo automatico ad anello chiuso, campo di tensione 0~50N | |
|
|
Metodo di correzione | Controllo automatico EPC, corsa 50mm | |
|
|
Metodo del materiale di rotolamento | Il rotolo di materiale è fissato con un albero ad aria da 3 pollici | |
| Svolgitore monoalbero gonfiabile | |||
|
|
Direzione disubstratomovimento | Avanti e indietro (riavvolgimento) | |
|
|
Velocità di scorrimento del substrato | 2 m/min | |
|
|
Massimo.diametro di svolgimento | Ф250mm | |
|
|
Massimo.capacità portante dell'albero gonfiabile | 80Kg | |
|
|
Numero di alberi gonfiabili svolgibili | 1 pezzo | |
| 11 | Motore di azionamento principale | Servomotore | |
| 12 | Trattamento superficiale del rullo |
Rullo EPDM importato, run-out del cerchio ≤30um |
Larghezza 360 mm |
| 13 | Struttura raschiante | Raschietto per virgole a doppia faccia | |
| 14 | Rullo di rivestimento (rullo in acciaio) | Cromatura dura sulla superficie | |
| 15 | Rullo posteriore (rullo di gomma) | EPDM importato sulla superficie | |
| 16 | Regolazione intermittente dell'altezza del raschiatore | Regolazione manuale | |
| 17 | Pannello operativo | Touch screen e pulsante (operare secondo l'interfaccia funzione) |
2.Forno
| No. | Elementi | Specifica | Osservazioni |
|
|
Struttura del forno | Riscaldamento autonomo monostrato | |
|
|
Lunghezza del forno | 1 metro/sezione | |
|
|
Materiale | Fodera interna SUS304 1,0 mm, fodera esterna SUS201 2,0 mm | |
|
|
Modalità di trasmissione del rullo guida forno | Azionamento passivo del rullo | |
|
|
Controllo della temperatura | È suddiviso in controllo di protezione del normale controllo della temperatura di lavoro e monitoraggio della sovratemperatura.In caso di sovratemperatura, interromperà l'alimentazione di riscaldamento principale. | |
|
|
Metodo di riscaldamento | Riscaldamento elettrico, struttura di circolazione dell'aria calda | |
|
|
Potere calorifico del forno monosezione | 5KW | |
|
|
Temperatura nel tunnel di essiccazione | Design Max150℃, differenza di temperatura nel singolo forno ≤5℃ | |
|
|
Temperatura superficiale dell'armadio durante il funzionamento | ≤45℃ | |
|
|
Metodo di soffiaggio | Soffia verso l'alto | |
|
|
controllo del volume dell'aria di scarico | Controllo indipendente tramite valvole meccaniche | |
|
|
Struttura dell'ugello | La fessura dell'ugello è scanalata con uno stampo speciale | |
|
|
Controllo della ventola | Controllo del contattore | |
|
|
Controllo del riscaldamento | relè a stato solido | |
|
|
Materiale del ventilatore | Ferro da stiro |
3. Meccanismo di avvolgimento: la funzione è la stessa di quella di svolgimento, con le seguenti aggiunte
| No. | Elementi | Specifica | Osservazioni |
|
|
Tensione | Un set di rulli di trazione è installato nella parte anteriore e posteriore, tensione costante di controllo automatico a circuito chiuso, campo di tensione 0 ~ 50 N | |
|
|
Struttura dell'impianto | La scheda lucida è saldamente installata | |
|
|
Numero di alberi gonfiabili riavvolgibili | 1 pezzo | Riavvolgimento a sbalzo |
| No. | Elementi | Specifica | Osservazioni |
| 1 | Sistema di controllo principale | Touch screen, PLC, servosistema | |
| 2 | Modalità di funzionamento | Manuale, automatico, arresto di emergenza;l'intera macchina può essere utilizzata prima e dopo | |
| 3 | Rivestimento, intervallo di impostazione della lunghezza intermittente |
Lunghezza del rivestimento 20,0～3200,0 mm Lunghezza intermittente 5.0～3200.0mm |
|
| 4 | Situazione di allarme | Quando il dispositivo non funziona, il touch screen visualizzerà la schermata di correzione corrispondente | |
| 5 | Funzione di conteggio | Quantità/lunghezza di produzione | |
| 6 | Metodo di regolazione dello spessore della testa e della coda | La realizzazione del rapporto di velocità del rullo in acciaio di controllo del programma e del rullo in gomma |
dimensioni L1800*W1100*H1250mm peso circa: 1.2T
(4) Precisione dell'attrezzatura:
| No. | Elementi | Specifica | Osservazioni |
|
|
Raschietto | Runout rotondo ≤1.5um, rettilineità Ra0.4 ≤1.5um | |
|
|
Rullo di rivestimento (rullo in acciaio) | Runout rotondo ≤1.5um, rettilineità Ra0.4 ≤1.5um | |
|
|
rotolo di gomma | Eccentricità ≤30um, rettilineità ≤10um | |
|
|
Deviazione di correzione | ±0,2 mm |
3. Metodo di misurazione
A. Area di misurazione: 3 mm dal bordo, 6 mm dall'estremità e 10 mm dall'inizio.
B. Dimensione di misurazione Φ35mm o secondo i requisiti di processo dell'acquirente
