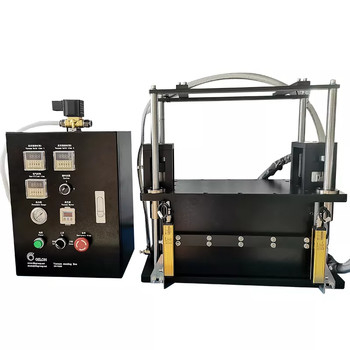

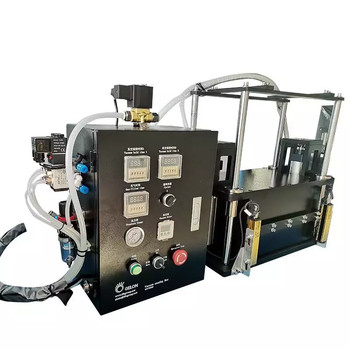

AC220V 50HZ Linea di assemblaggio batterie a celle a sacchetto Camera di riposo sottovuoto in piedi

Cella a sacchetto Linea di assemblaggio batterie Scatola verticale Camera di riposo sottovuoto

IO.Panoramica funzionale

Questa apparecchiatura utilizza la cavità superiore per premere sulla piastra inferiore per formare una cavità chiusa, (è possibile impostare il tempo) senza aprire la cavità, quindi eseguire l'estrazione dell'aria secondaria per formare una pressione negativa di -70KPa e fermarsi per un periodo di tempo (il tempo può essere impostato Set), quindi utilizzare la stessa azione per il terzo vuoto per raggiungere una pressione negativa di -95KPa, in modo che l'aria nella cella venga rimossa;i due metodi di aspirazione trapezoidale servono a impedire il pompaggio di una grande quantità di elettrolita e allo stesso tempo.Consentire all'elettrolito di penetrare completamente.

IIParametri tecnici

0. Lunghezza: (80-200 mm, inclusa linguetta), larghezza: (50-150 mm, inclusa sacca d'aria),

1. Dimensione L x W x H≈550x440x750mm (altezza massima dopo l'apertura
2. Tempi di ciclo: è possibile impostare 0-3 volte
3. Tempo di pompaggio: è possibile impostare 0-60 minuti
4. Tempo di riposo: è possibile impostare 0,1-99 secondi
5. Corsa di apertura: 250 mm
6. Diametro interno del tubo a vuoto: 25 mm, vuoto: 63³/H (63 metri cubi/H)
7. Grado di vuoto della scatola statica: ≤0.095Mpa (il vuoto viene mantenuto per 1 minuto per garantire ≤0.090Mpa)
8. III Parametri di base:

Prestazioni di elaborazione IV:

4.1 Per i doppi cilindri sul lato, assicurarsi che l'altezza totale dopo l'apertura della porta sia inferiore a 750 mm.
4.2 Questa macchina adotta il design separato dell'host e della scatola di controllo, in modo che la macchina possa essere utilizzata nel vano portaoggetti e possa anche essere posizionata sulla catena di montaggio.

4.3 Può essere applicato a batterie di prodotti con specifiche diverse e la regolazione è semplice e conveniente.
4.4 La cavità superiore è azionata da un cilindro e guidata da quattro manicotti guida lineari, che possono muoversi su e giù in modo flessibile e la guida è precisa per garantire i requisiti di tenuta del prodotto
4.5 Questa macchina utilizza un vacuometro per raggiungere con precisione il tempo impostato.
4.6 Di piccola dimensione, può risparmiare spazio;leggero, facile da trasportare.Il controllo elettrico può essere utilizzato per il funzionamento automatico durante lo spostamento.
4.7 Grado di vuoto statico -30~-95kpa, tenuta statica dell'armadietto: caduta di pressione 5kpa time> 1min;
4.8 Il tempo di permanenza della scatola in piedi, il grado di vuoto, il numero di tempi di pompaggio del vuoto e il tempo di mantenimento possono essere impostati liberamente;

V. Sicurezza

Ha una copertura protettiva di sicurezza, in modo che le parti mobili siano all'interno della copertura protettiva e il doppio pulsante viene utilizzato per avviare la batteria per garantire la sicurezza personale durante il posizionamento della batteria.

VI.Sicurezza, ambiente e altri requisiti

1. Il rumore generato dal normale funzionamento dell'apparecchiatura è ≤70 dB (rilevato a 1 m di distanza dall'apparecchiatura);
2. Il requisito portante per area unitaria dell'impianto: ≤400kg/㎡;
3. Durante l'intero processo di produzione, assicurarsi che la superficie della cella sia priva di graffi, danni, macchie, grinze ed elettrolita;
4. Incollare vari segnali di avvertenza di sicurezza sulle parti dell'apparecchiatura che possono causare lesioni personali;
5. L'apparecchiatura ha una relazione di incastro tra le azioni anteriori e posteriori in modalità manuale o automatica per evitare il pericolo di malfunzionamento;
6. La produzione e l'installazione di apparecchiature quali acqua, elettricità, gas e vapore sono conformi agli standard nazionali e l'uso di generatori di vuoto è vietato
