4680 32700 Tavole per la produzione di batterie Impastatrice a testa piatta per impastare

Questa macchina è adatta per un rotolo di gelatina cilindrico con più linguette

• Rotolo di gelatina a catodo piatto ad ultrasuoni
• Rotolo di gelatina ad anodo piatto ad ultrasuoni
• Alta efficienza, bassa resistenza interna, è la scelta ideale per batterie di potenza di grande capacità.

Generatore:

• Il circuito adotta un circuito regolatore di tensione a ponte intero avanzato internazionale ed è ottimizzato per ottenere un'uscita di tensione costante
• Tracciamento automatico della frequenza, nessuna regolazione manuale
• La fluttuazione della tensione può funzionare nell'intervallo: il periodo di fluttuazione di 150-260 V non influisce sulla potenza di uscita e sulla frequenza operativa.
• Ha raggiunto il livello tecnico internazionale di prodotti simili.

Sistema di impastamento del trasduttore ultrasonico:

• Precisione e stabilità dei macchinari.
• Installazione a flangia fissa

Avanzato sistema di analisi ANSYS:

• Il sistema di scambio di energia per impastare il metallo ad ultrasuoni, gli amplificatori, lo stampo del palo superiore per impastare sono rigorosamente attraverso il software di elementi finiti riconosciuto a livello internazionale ANSYS per un'accurata progettazione e analisi
• Questo metodo di prova può raggiungere il livello di controparti avanzate straniere nella progettazione di stampi ad ultrasuoni,

Poli superiori e inferiori ad ultrasuoni (testa piatta impastare)

• Acciaio per stampi speciale importato rigorosamente selezionato, resistenza all'usura, resistenza alle alte temperature, buona tenacità, elevata rigidità meccanica, piccola deformazione dopo il trattamento termico, quindi la coerenza della frequenza di uscita degli ultrasuoni è elevata.
• L'ampiezza dello spostamento meccanico ad alta frequenza è grande, forte e stabile.
• Tecnologia di trattamento termico professionale leader a livello internazionale

Effetto del flating:

• La superficie dopo l'impasto è liscia, adatta per l'impasto laser dopo il processo.

Composizione della struttura dell'attrezzatura

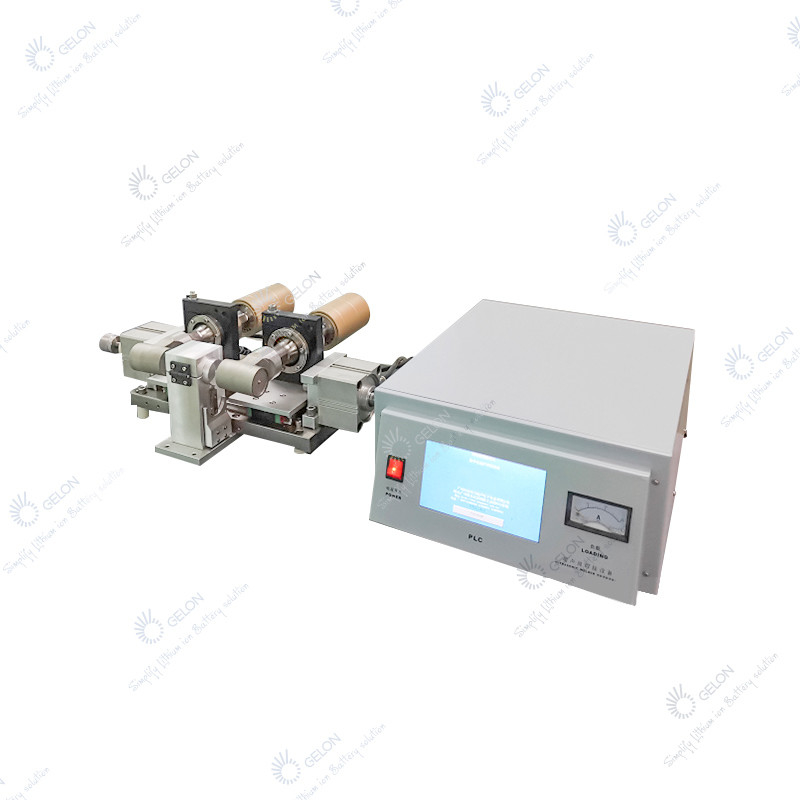

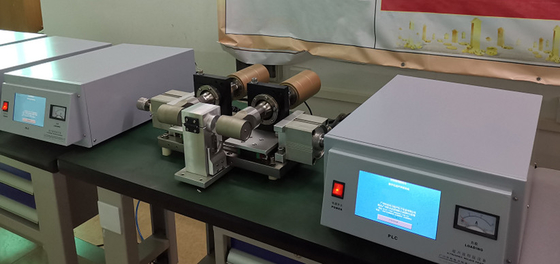

(1) L'impastatrice è composta principalmente da generatore di ultrasuoni, trasduttore, palo acustico superiore e inferiore, ecc

(2) La modalità del circuito è del tipo a palo acustico ad alta potenza a ponte intero, che deve avere prestazioni stabili e una potenza elevata.

(3) I pali acustici superiore e inferiore sono realizzati con nuovi materiali in lega con una buona resistenza all'usura

(1)L'alimentazione dell'apparecchiatura richiede alimentazione: monofase 220 V CA ± 10%.

(2) Sorgente d'aria: pressione 0,4~1 MPa, umidità inferiore al 48%, temperatura non superiore a 45 ℃

(1) catodo:

Al 0,015-0,020mm.

(2) Anodo:

Lamina di rame 0,009-0,012 mm.

Anodo Catodo

(Solo per riferimento)

Design a testa piatta

• Tempo di flating: 0,2-1S (0-60s può essere regolato in questo programma)
• Pressione di gonfiaggio: 0,1 MPa ~ 1 MPa, regolabile.

• Materiali d'acciaio speciali importati
• L'impasto ad ultrasuoni è conforme allo standard principale dell'acustica ad ultrasuoni.

• Funzionamento manuale con piattaforma di utensili
• La linea automatica fornisce solo il sistema di scambio di energia ultrasonica e il generatore di ultrasuoni e l'attrezzatura è progettata dall'intero produttore della linea secondo la direzione e la convenienza dell'intera linea.

• Differenza di frequenza tra i trasduttori≤400Hz.
• Differenza di impedenza tra i trasduttori≤4Ω.
• Differenza di capacità tra trasduttori≥30MΩ.

• Potenza massima in ingresso: 4000 VA. (regolabile)
• Frequenza ultrasonica: 20 KHZ. (Tracciamento automatico)
• Ampiezza costante, pressione costante, corrente costante (regolabile)
• Modalità flating: modalità ora (controllo LOGO del programma Siemens).

• Il motore manuale è controllato dal segnale dell'interruttore a pedale
• Supporto della linea di produzione per il controllo del segnale della linea IO

• Impastare in piano
• Tasso di impastamento qualificato: 99,9%.Il tasso di passaggio una tantum è del 99,9%.L'utente deve garantire la coerenza di prodotti, processi e materiali, l'operatore deve ricevere una formazione professionale dal fornitore e il cliente deve eseguire la manutenzione dell'attrezzatura su base settimanale.
• In termini di tecnologia, l'effetto di impasto è quello di soddisfare i requisiti del produttore e garantire la capacità produttiva come indice principale
• L'operatore deve eseguire quotidianamente la calibrazione per questa impastatura ad ultrasuoni, per assicurarsi che il reparto qualità possa approvare la produzione di massa.
• Il guasto della testa impastatrice ad ultrasuoni e la produzione in condizioni di materiale viscoso non rientrano nell'ambito di questo guasto

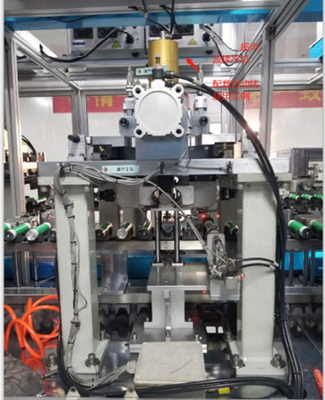

• Struttura complessiva: generatore di ultrasuoni, sistema di trasduttori ad ultrasuoni, pali acustici su e giù ad ultrasuoni, componenti pneumatici, telaio, banco da lavoro, ecc. (Motore manuale con banco da lavoro, senza banco da lavoro con linea di produzione)
• La durata prevista dell'apparecchiatura è di 10 anni.Durata utile 10 anni L'utente deve garantire che i prodotti, i processi ei materiali siano coerenti, che gli operatori abbiano ricevuto una formazione professionale dal fornitore e che il richiedente mantenga regolarmente l'attrezzatura ogni settimana.

Unità macchina

1, dispositivo di rimozione della polvere (con macchina per la rimozione della polvere);

2, la batteria dovrebbe avere il posizionamento di riferimento della faccia finale;

3, il dispositivo a contatto con la batteria non è metallico;

4, Morsetto veloce e affidabile (nessun movimento assiale);

5, c'è solo un set di dispositivi a ultrasuoni (solo impastando l'elettrodo positivo)

• Gdimensione del generatore (lxLxA):

Scatola elettrica 3880: 520 mm 480 mm 390 mm;

• Dimensioni della testa impastatrice (lato superiore: LxLxA):

420mmx295mmx473mm
