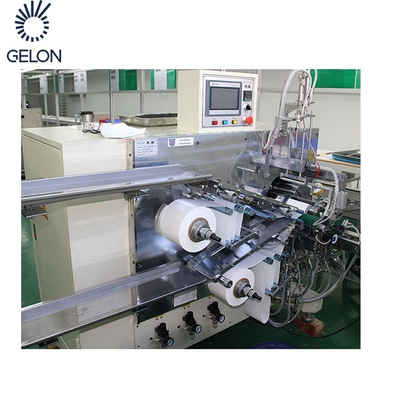

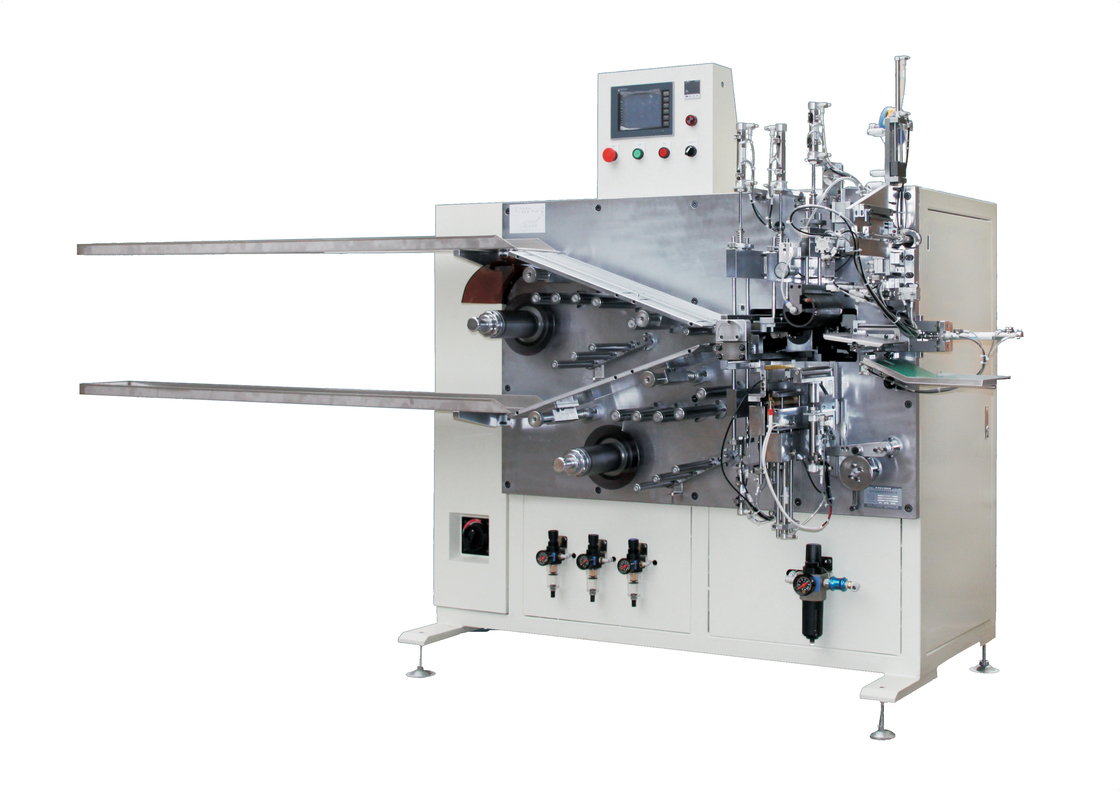

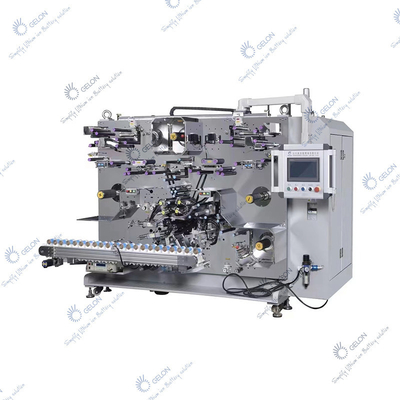

Litio Ion Battery Assembly Equipment della bobinatrice della batteria di monofase AC220V

Attrezzatura di produzione dell'Assemblea della batteria al litio di progetto della bobinatrice della batteria

I. Introduction

Caratteristica:

1. Il controllo completo della camma è adottato per l'ago di trazione e di spinta ed invertire. L'attrezzatura è stabile, con alta efficienza e l'incidenza guasti bassa.

2. L'elettrodo adotta il controllo a tre corsie di correzione di deviazione: svolgimento, processo e pre-bobina per assicurare qualità del prodotto.

L'attrezzatura avvolge i pezzi dell'elettrodo ed i diaframmi positivi e negativi di elementi dell'Accumulatore litio-ione intorno alle batterie dopo il passaggio attraverso i meccanismi quali rimozione di polvere, controllo di tensione, ispezione di qualità, la correzione di deviazione di misura di lunghezza, del viaggio, l'eliminazione dell'elettricità statica, ecc; Dopo il completamento della produzione della cellula, della prova di cortocircuito, dello scarico difettoso e della trasmissione dal nastro trasportatore.

II.Specifications

	Rullo	Larghezza (millimetri)	Spessore (μm)	Lunghezza (millimetri)	Massimo materiale del OD (millimetri)	Identificazione del materiale (millimetri)
Catodo	1	40-70	80-180	700-1500	Φ450	Φ76.2
Anodo	1	40-70	80-180	700-1500	Φ450	Φ76.2
separatore	2	40-70	12-35		Φ300	Φ76.2
Reggette del nastro	1	25-65	20-60		Φ200	Φ76.2

1. Metodo d'avvolgimento:

Bobina di posizione del A. 3 con 3 aghi d'avvolgimento.

Diametro Ø 3,5 di B. Needle (o su misura (Ø 3,5 - Ø 8,0))

Diametro di C. Winding: Φ 18 - Φ 23mm (applicabile 18650, 21700, ecc.)

D. Number delle linguette: 1-2 per sia il catodo che l'anodo, o tutte le linguette

Lunghezza di E. Exposed Tabs: 8-25mm

2. Accuratezzad'avvolgimento

A. Alignment del catodo e dell'anodo: ± 0.3mm

B. Alignment fra l'elettrodo ed il separatore: ± 0.3mm

Nota: il catodo e l'anodo sono corretti 3 volte rispettivamente (correzione di svolgimento, correzione trattata e correzione di pre-bobina)

C.Alignment di due strati del separatore: ± 0.5mm

capacità 3.Winding

1. Capacità di produzione

Velocità di produzione: anodo di lunghezza di PPM da ora al 1200 millimetro del ≥ 20; (21700 cellule)

≥ 95% di tasso di mobilizzazione del raccolto

tasso di mobilizzazione = {produzione totale/(velocità teorica di produzione del × di tempo necessario del tempo di deduzione di partenza) di attrezzatura} × 100%, tempo necessario di deduzione: tempo morto causato non dalle ragioni dell'attrezzatura, quale tempo di preparazione di produzione per il rifornimento di carburante ed il collegamento della cinghia.

2. ≥ 98% di tasso di qualificazione

Tasso di qualificazione = numero totale di buoni prodotti/(produzione totale - deduzione necessaria) × 100% (eccezione fatta per i materiali difficili)

È necessario da dedurre la quantità di prodotti difettosi causati non dai fattori dell'attrezzatura, quale il collegamento difficile del nastro, da tolleranza della lunghezza della stagnola, delle linguette mancanti difettose, ecc.

Tensione del catodo e dell'anodo: 20N regolabile (settable)

Tensione del diaframma: 10N regolabile (settable)

Struttura di III.Equipment:

1. Meccanismo di svolgimento del separatore e dell'elettrodo

A. Lo scaffale di svolgimento è della struttura a mensola di doppio sostegno.

Il servomotore di CA del B. è utilizzato per azionamento concentrare, lo svolgimento attivo ed il meccanismo automatico di correzione di deviazione.

C. Pneumatically stringe l'asse di alimentazione.

2. Passare rullo

A. Function: utilizzato come meccanismo di transizione nel processo d'avvolgimento del catodo ed anodo e separatore

Configurazione di B. Mechanism: composto di rullo, di cuscinetto, di asse di rullo, ecc di alluminio

3. Meccanismo di taglio dell'elettrodo

A. L'elettrodo e il separtor sono progettati con le taglierine commoventi.

B. L'intera taglierina adotta il modulo indipendente, che è conveniente per lo smontaggio, l'adeguamento e la manutenzione

Vita di C. Cutter: ≥ 300000 volte

D. il meccanismo di rimozione di polvere è messo alla taglierina

E. L'interfaccia uomo-macchina ha la vetrina di no. della regolazione e dei tempi di uso reali.

4. Meccanismo di taglio del separatore

A. il separatore di taglio a freddo della lama per sega

Vita di B. Cutter: ≥ 300000 volte

5. Controllo d'avvolgimento

La parte adotta 3 un modo di funzionamento della stazione dell'ago 3, la camma tira l'ago e l'ago girante è guidato da un servomotore di CA, la posizione angolare e la velocità lineare può essere controllata automaticamente nel ciclo chiuso. Il meccanismo d'inversione è determinato da un divisore e l'inversione è stabile.

6. Controllo di correzione di deviazione

È composto di correzione e pre di avvolgimento di deviazione trattata di correzione di deviazione di svolgimento del separatore e dell'elettrodo, della deviazione dell'elettrodo.

Il meccanismo di correzione di deviazione è composto di elemento di rilevazione e di azionatore. Il sensore fotoelettrico è utilizzato per individuare il bordo di riferimento dell'elettrodo per determinare se l'elettrodo è sfalsato ed il rullo di correzione di deviazione è controllato per oscillare avanti e indietro o muoversi per correggere la deviazione. Lo stato correttivo è visualizzato sull'interfaccia uomo-macchina.

Correzione di deviazione di A. Unwinding: l'asse materiale di svolgimento (sincronizzazione materiale della bobina) e la barretta dell'oscillazione di correzione di deviazione sono utilizzate affinchè la correzione globale sincrona di deviazione assicurino che la posizione dell'elettrodo e del separatore di svolgimento sia stabile ed all'interno della gamma permissibile.

Correzione di deviazione di B. Process: alla posizione prima dell'alimentazione, il rullo di correzione di deviazione oscilla avanti e indietro più ulteriormente per assicurare l'accuratezza dell'elettrodo alla posizione d'alimentazione.

C. Correction prima della bobina: sotto la taglierina dell'elettrodo, prima dell'avvolgimento (molto vicino all'ago d'avvolgimento). Assicuri che l'allineamento della cellula srotolata sia all'interno della gamma quando l'elettrodo entra nella cellula

7. Rilevazione del collegamento della stagnola

L'identificazione del collegamento della stagnola sarà incollata con un'etichetta opaca di colore del nastro (rossa è raccomandato) sull'elettrodo. È individuata dal sensore di codice colore ed è scaricata come singolo rotolo dell'elettrodo difettoso. L'etichettatura manuale è coerente con la macchina che identifica, in modo da individuare la stabilità del collegamento del nastro.

8. Meccanismo di misurazione della ruota di lunghezza

Lunghezza dell'elettrodo del misuratore

9. Prova di cortocircuito

L'attrezzatura ha la funzione della prova di cortocircuito delle cellule (prova del Ciao-vaso) ed i difetti di cortocircuito sono scaricati esclusivamente alla scatola del prodotto difettoso

10. Sistema di controllo

Lo SpA, il servo e la fibra ottica adottano il modo del bus, con l'operazione stabile ed il cambiamento conveniente.

11. Interfaccia di operazione

Interfaccia di operazione di A. English

B. I parametri dell'attrezzatura saranno regolato cambiando gli oggetti di adeguamento di modello di dimensione e l'efficienza, la tensione, la correzione del sensore, ecc. l'attrezzatura possono immagazzinare 9 insiemi dei parametri di regolazione trattati di modello

C. Il numero totale di produzione, il numero di buoni prodotti ed il numero dei prodotti difettosi possono essere registrati

12. Rimozione elettrostatica di polvere e di prevenzione

A. Il catodo e l'anodo hanno sezioni separate.

B. L'elettrodo è fornito di un meccanismo di rimozione di polvere e la polvere da entrambi i lati dell'elettrodo è rimossa da pulizia di spazzola e da aspirazione di pressione negativa

C. La parte di taglio dell'elettrodo è fornita di una polvere che raccoglie il dispositivo

D. Il separatore è fornito di un'elettricità statica che rimuove il dispositivo

protezione 13.safety

A. l'Hardware e collegamenti può essere diviso, la forte e corrente debole può essere separata ed il sovraccarico di cortocircuito, la perdita e la protezione dell'errore possono essere funzione protettiva svolta

B. Le posizioni di taglio e di bobina sono fornite dei segnali di pericolo della sicurezza e la taglierina di gomma della taglierina e di finitura del separatore è fornita dei segnali di pericolo della sicurezza

Autorità di comunicazione e di operazione di C. Equipment

Non c'è parola d'ordine per l'operazione dell'attrezzatura ed i parametri trattati e la protezione di parola d'ordine è assicurata per i parametri di configurazione del motore, del servo e di origine

IV. installazione ed incarico di attrezzatura

1. Alimentazione elettrica: ± 10% 50Hz di monofase AC220V

2. Dotazione d'aria: 0.5-0.7mpa (quando la dotazione d'aria è 0.5MPa,

il flusso richiesto è 300NL/min)

3. Ambiente di uso (secondo JISB3502)

Temperatura di A.Working: 0-55 ℃

B. Nel locale essiccatoio, non ci deve essere gas corrosivo o ambiente combustibile e nessun ambiente duro di polvere

4. Dimensione: 2850 x 2050 x 1800mm (su misura)

5. Colore: d'argento (su misura)

6. Peso: Circa 3000kg (≤ 750KG/m2).

7. Potere: 12KW

8.Noise: ≤ 75db (a parte l'aspiratore della polvere)
