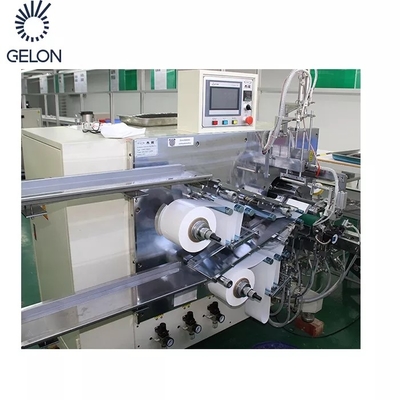

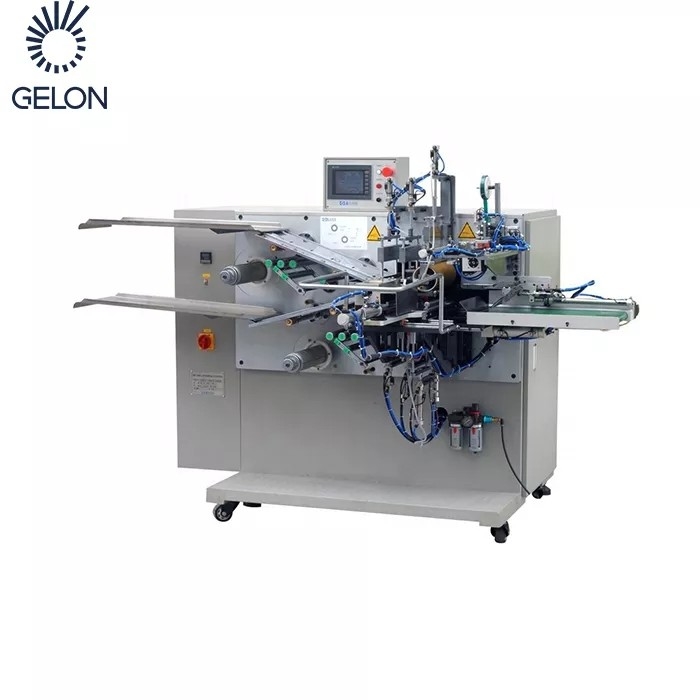

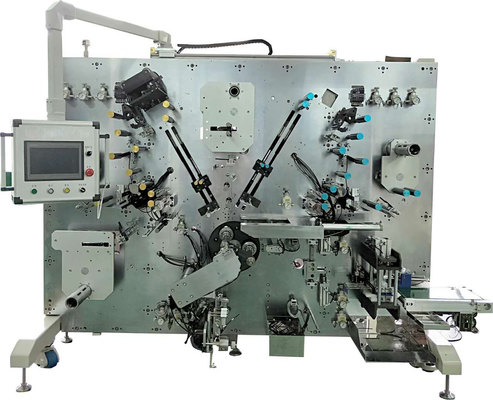

Linea di produzione della batteria al litio delle cellule del cilindro dell'attrezzatura della batteria di Gelon bobinatrice automatica-Semiauto

I. Introduction

Caratteristica:

1. Il controllo completo della camma è adottato per l'ago di trazione e di spinta ed invertire. L'attrezzatura è stabile, con alta efficienza e l'incidenza guasti bassa.

2. L'elettrodo adotta il controllo a tre corsie di correzione di deviazione: svolgimento, processo e pre-bobina per assicurare qualità del prodotto.

L'attrezzatura avvolge i pezzi dell'elettrodo ed i diaframmi positivi e negativi di elementi dell'Accumulatore litio-ione intorno alle batterie dopo il passaggio attraverso i meccanismi quali rimozione di polvere, controllo di tensione, ispezione di qualità, la correzione di deviazione di misura di lunghezza, del viaggio, l'eliminazione dell'elettricità statica, ecc; Dopo il completamento della produzione della cellula, della prova di cortocircuito, dello scarico difettoso e della trasmissione dal nastro trasportatore.

II.Specifications

1. Metodo d'avvolgimento:

Bobina di posizione del A. 3 con 3 aghi d'avvolgimento.

Diametro Ø 3,5 di B. Needle (o su misura (Ø 3,5 - Ø 8,0))

Diametro di C. Winding: Φ 18 - Φ 23mm (applicabile 18650, 21700, ecc.)

D. Number delle linguette: 1-2 per sia il catodo che l'anodo, o tutte le linguette

Lunghezza di E. Exposed Tabs: 8-25mm

2. Accuratezzad'avvolgimento

A. Alignment del catodo e dell'anodo: ± 0.3mm

B. Alignment fra l'elettrodo ed il separatore: ± 0.3mm

Nota: il catodo e l'anodo sono corretti 3 volte rispettivamente (correzione di svolgimento, correzione trattata e correzione di pre-bobina)

C.Alignment di due strati del separatore: ± 0.5mm

capacità 3.Winding

1. Capacità di produzione

Velocità di produzione: anodo di lunghezza di PPM da ora al 1200 millimetro del ≥ 20; (21700 cellule)

≥ 95% di tasso di mobilizzazione del raccolto

tasso di mobilizzazione = {produzione totale/(velocità teorica di produzione del × di tempo necessario del tempo di deduzione di partenza) di attrezzatura} × 100%, tempo necessario di deduzione: tempo morto causato non dalle ragioni dell'attrezzatura, quale tempo di preparazione di produzione per il rifornimento di carburante ed il collegamento della cinghia.

2. ≥ 98% di tasso di qualificazione

Tasso di qualificazione = numero totale di buoni prodotti/(produzione totale - deduzione necessaria) × 100% (eccezione fatta per i materiali difficili)

È necessario da dedurre la quantità di prodotti difettosi causati non dai fattori dell'attrezzatura, quale il collegamento difficile del nastro, da tolleranza della lunghezza della stagnola, delle linguette mancanti difettose, ecc.

Tensione del catodo e dell'anodo: 20N regolabile (settable)

Tensione del diaframma: 10N regolabile (settable)

IV. installazione ed incarico di attrezzatura

1. Alimentazione elettrica: ± 10% 50Hz di monofase AC220V

2. Dotazione d'aria: 0.5-0.7mpa (quando la dotazione d'aria è 0.5MPa,

il flusso richiesto è 300NL/min)

3. Ambiente di uso (secondo JISB3502)

Temperatura di A.Working: 0-55 ℃

B. Nel locale essiccatoio, non ci deve essere gas corrosivo o ambiente combustibile e nessun ambiente duro di polvere

4. Dimensione: 2850 x 2050 x 1800mm (su misura)

5. Colore: d'argento (su misura)

6. Peso: Circa 3000kg (≤ 750KG/m2).

7. Potere: 12KW

8.Noise: ≤ 75db (a parte l'aspiratore della polvere)

La linea di produzione automatica completa accumulatore per di automobile la linea di produzione della batteria del veicolo elettrico Li Ion Battery Plant Equipment integra il produttore superiore dei materiali della Cina, Gelon può fornire la serie completa di soluzione delle materie prime per l'Accumulatore litio-ione. I nostri prodotti preponderanti sono LFP, LMO, LCO, NMC, NCA; LTO, MCMB, grafite naturale, separatore, Electrolyte& altri accessori (SBR CMC NMPPVDF, Sup-Li, linguette di Al&Ni ed etichette dei pacchetti della batteria., ecc) per i nuovi Accumulatori liti-ione di potere.
Sulla base delle nostri estesi esperienze di batteryproduction e factrories delle attrezzature della batteria, possiamo progettare ed offrire la soluzione chiavi in mano per il cliente e la progettazione di progetto della batteria dello ione di indertakelithium, construction&training.
Ormai, il gruppo di Gelon ha fornito con successo i produttori ben noti formany della batteria delle attrezzature automatiche, quale TESLA, LG, SONY, ATL ......; inoltre ha offerto con successo i progetti chiavi in mano in Bolivia, Argentina, Regno Unito, Russia, Turchia, Tailandia, Indonesia, l'indiano, Sudafrica….
